Przekaźnik napięciowy jednofazowy programowalny CP-721 Un=450V+N, Imax=30A, 2 moduły | CP-721 F&F

Opis i Kluczowe Cechy

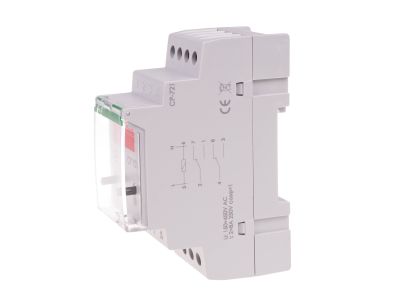

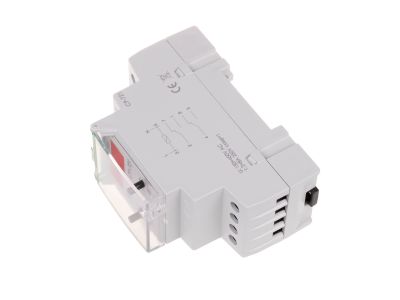

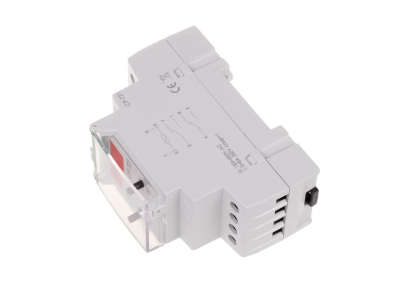

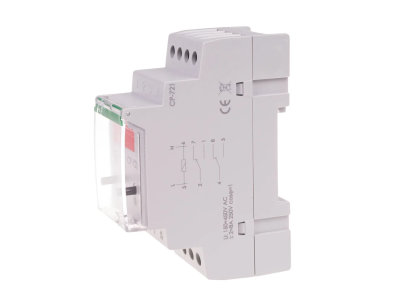

Przekaźnik napięciowy jednofazowy programowalny CP-721 przeznaczony do kontroli napięcia sieci 150–450 V AC i ochrony odbiorników przed skutkami wzrostu lub spadku napięcia. Urządzenie o maksymalnym prądzie obciążenia 30 A i szerokości 2 modułów (35 mm) wyposażono w dwa przekaźniki wykonawcze o konfiguracji styków NO/NC, co umożliwia elastyczne sterowanie odbiornikami. Dzięki programowalnym progom napięciowym (dolny 150–210 V, górny 230–260 V) oraz regulowanym czasom zadziałania i powrotu zapewnia precyzyjne dopasowanie do wymagań instalacji.

• Programowalne progi napięciowe: Ustawienie dolnego progu w zakresie 150–210 V i górnego 230–260 V z dokładnością 1 V pozwala dostosować ochronę do charakterystyki sieci i wrażliwości odbiorników.
• Regulowane czasy zadziałania: Czas dla progu dolnego 2–10 s, dla górnego 0,1–1 s – opóźnienie eliminuje niepotrzebne wyłączenia przy krótkotrwałych wahaniach napięcia.

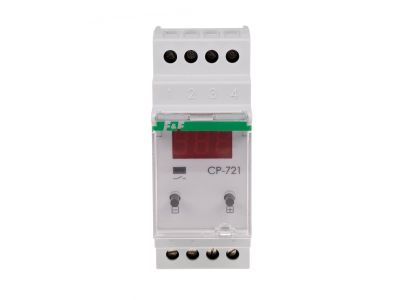

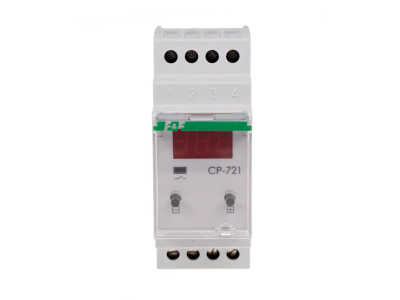

• Sygnalizacja stanu i wyświetlacz: Czerwona dioda LED informuje o stanie styku, a 3‑segmentowy wyświetlacz LED (5×9 mm) umożliwia odczyt ustawionych wartości i bieżącego napięcia.
• Współpraca z agregatami prądotwórczymi: Urządzenie zostało zaprojektowane do pracy z generatorami, co zwiększa uniwersalność zastosowania w instalacjach zasilanych awaryjnie.
• Separacja styku i obciążalność wyjścia: Styki każdego przekaźnika (NO/NC) są odseparowane galwanicznie, a obciążalność wyjścia w kategorii AC-1 wynosi 2×8 A, co umożliwia bezpośrednie sterowanie odbiornikami o umiarkowanej mocy.

Zgodność z Normami

Przekaźnik napięciowy CP-721 jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Producent deklaruje spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie konieczna jest ciągła kontrola napięcia sieci jednofazowej i ochrona wrażliwych odbiorników przed przepięciami oraz zbyt niskim napięciem. Szczególnie przydatne w instalacjach bez nadzoru oraz tam, gdzie występują agregaty prądotwórcze.

• Ochrona urządzeń AGD, RTV, sprzętu komputerowego oraz oświetlenia w budynkach mieszkalnych i biurowych.
• Sterowanie stycznikami, przekaźnikami lub wejściami PLC w systemach automatyki budynkowej.
• Zabezpieczenie instalacji z agregatami prądotwórczymi – monitorowanie napięcia przed podłączeniem do odbiorników.
• Automatyczne odłączanie obwodów w przypadku długotrwałego spadku lub wzrostu napięcia, zapobiegające uszkodzeniom silników, pomp i innych urządzeń.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika napięciowego CP-721 może wykonywać wyłącznie osoba posiadająca odpowiednie kwalifikacje (uprawnienia SEP). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Zaciski śrubowe umożliwiają przyłączenie przewodów o przekroju do 4 mm²; moment dokręcający wynosi 0,5 Nm. Przekrój przewodów dobierz do spodziewanego prądu obciążenia zgodnie z obowiązującymi przepisami.

FAQ

• Czy przekaźnik ma podświetlenie wyświetlacza / sygnalizację stanu? Tak, urządzenie posiada czerwony wskaźnik LED sygnalizujący stan styku oraz 3‑segmentowy wyświetlacz LED ułatwiający odczyt nastaw i bieżącego napięcia.
• Jaki stopień ochrony ma CP-721? Obudowa przekaźnika zapewnia stopień ochrony IP20, co jest standardem dla aparatury montowanej w rozdzielnicach – chroni przed dotknięciem części niebezpiecznych, ale nie jest odporna na wilgoć i pył.
• Jak są skonfigurowane styki wykonawcze? Każdy z dwóch przekaźników posiada zestyk przełączny (NO/NC), co umożliwia zarówno załączanie, jak i rozłączanie obwodu w zależności od wybranego trybu pracy (sterowanie bezpośrednie lub logiczne).
