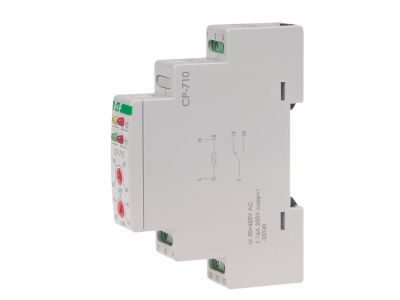

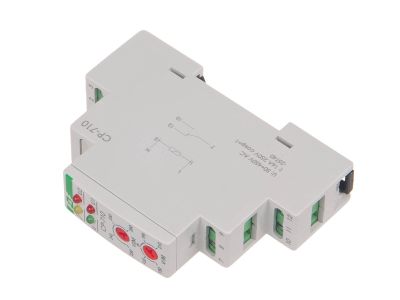

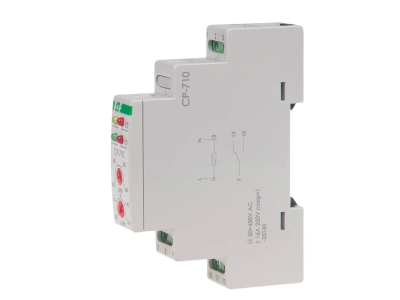

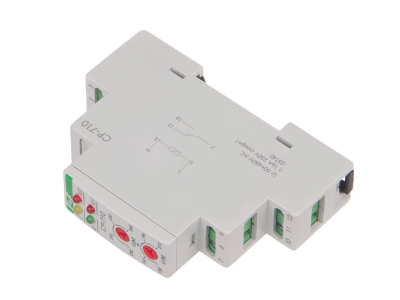

Przekaźnik napięciowy jednofazowy CP-710 1P 50-450V AC 16A | CP-710 F&F

Opis i Kluczowe Cechy

Przekaźnik napięciowy jednofazowy CP-710 marki F&F to zaawansowane urządzenie modułowe zaprojektowane do ciągłego monitorowania parametrów sieci elektrycznej. Jego głównym zadaniem jest ochrona odbiorników jednofazowych przed niebezpiecznymi wahaniami napięcia, które mogą prowadzić do uszkodzenia czułej elektroniki lub silników. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 50 V do 450 V AC, co pozwala na stabilną pracę nawet w skrajnie niestabilnych warunkach sieciowych.

• Precyzyjna kontrola: Możliwość ustawienia dolnego progu zadziałania (U1) w zakresie 150-210 V oraz górnego (U2) w zakresie 230-260 V.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 16 A pozwala na bezpośrednie sterowanie wieloma odbiornikami bez konieczności stosowania dodatkowych styczników.

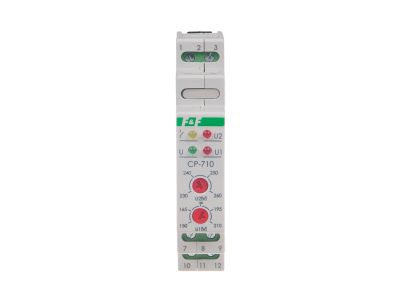

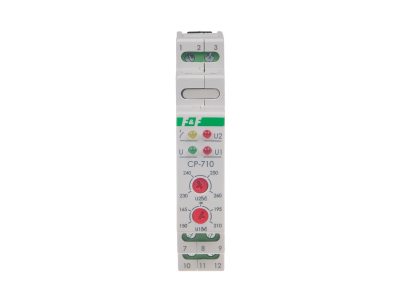

• Sygnalizacja LED: System czterech diod LED na panelu frontowym zapewnia natychmiastową informację o stanie zasilania oraz ewentualnych błędach napięciowych.
• Blokada czasowa: Zintegrowana funkcja opóźnienia zapobiega cyklicznemu włączaniu i wyłączaniu odbiornika przy szybkich, oscylacyjnych zmianach napięcia wokół progu zadziałania.
• Współpraca z agregatami: Specjalna konstrukcja układu pomiarowego umożliwia bezproblemową pracę z agregatami prądotwórczymi, które często generują wyższe zniekształcenia harmoniczne.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Separacja styku (konfiguracja 1 × NO/NC) zapewnia galwaniczne oddzielenie obwodu sterującego od obwodu wykonawczego, co podnosi poziom bezpieczeństwa całej instalacji.

Zastosowanie

Przekaźnik CP-710 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest niezastąpiony w ochronie:

• Systemów automatyki budynkowej i sterowników PLC.
• Sprzętu AGD i RTV w miejscach narażonych na częste spadki napięcia (np. końce linii zasilających).
• Pomp i wentylatorów, gdzie zbyt niskie napięcie mogłoby doprowadzić do przegrzania uzwojeń.
• Instalacji zasilanych z systemów awaryjnych i agregatów prądotwórczych, gdzie stabilność napięcia jest kluczowa dla trwałości odbiorników.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik CP-710 zajmuje szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Montaż odbywa się na standardowej szynie DIN (TH-35). Przyłącze realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku lub niedostatecznego docisku przewodu. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C.

FAQ

• Czy przekaźnik CP-710 może pracować z zasilaczami UPS? Tak, urządzenie monitoruje parametry napięcia wejściowego i może współpracować z różnymi źródłami zasilania, w tym z agregatami i systemami podtrzymania napięcia.
• Jaki jest czas reakcji urządzenia na wzrost napięcia? Dla progu górnego (U2) czas zadziałania wynosi zaledwie 0,1 sekundy, co zapewnia błyskawiczną ochronę przed przepięciami.
• Czy urządzenie wymaga zewnętrznego zasilania? Nie, przekaźnik jest zasilany bezpośrednio z monitorowanej fazy (zakres 50-450 V AC), a jego pobór mocy jest znikomy i wynosi zaledwie 0,8 W.
