Przekaźnik napięciowy jednofazowy CP-709 1× NO/NC 50-450V AC 16A | CP-709 F&F

Opis i Kluczowe Cechy

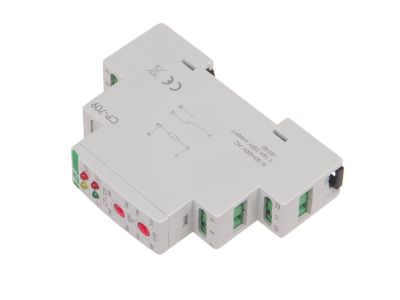

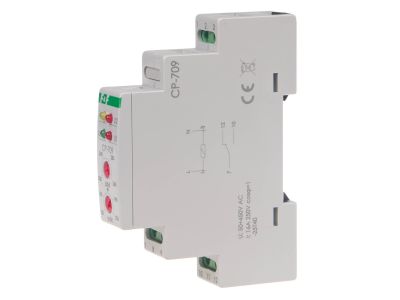

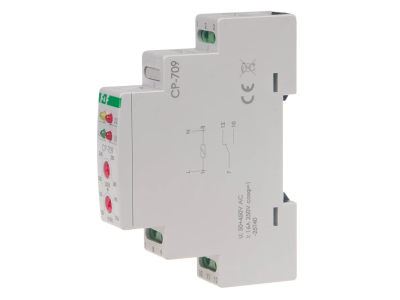

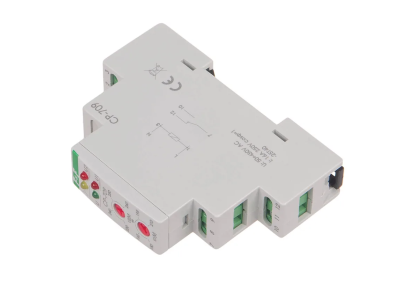

Przekaźnik napięciowy jednofazowy CP-709 marki F&F to zaawansowane urządzenie modułowe zaprojektowane do ciągłego monitorowania parametrów sieci elektrycznej. Jego głównym zadaniem jest ochrona odbiorników jednofazowych przed niebezpiecznymi wahaniami napięcia, które mogą prowadzić do awarii elektroniki lub uszkodzenia silników. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 50 do 450 V AC, co czyni je niezwykle odpornym na ekstremalne przepięcia w sieci.

• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika pozwala na bezpośrednie przełączanie prądów o natężeniu do 16 A przy konfiguracji styków 1 × NO/NC.

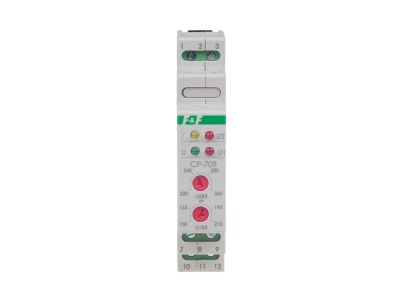

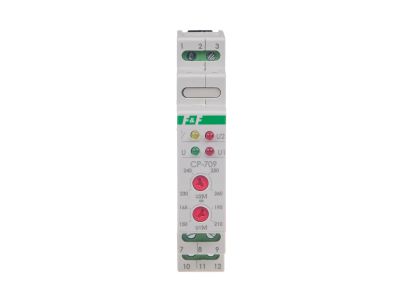

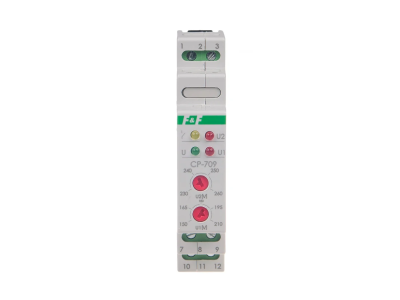

• Precyzyjna diagnostyka: Panel czołowy wyposażony w 4 diody LED umożliwia błyskawiczną kontrolę stanu zasilania oraz identyfikację rodzaju błędu napięciowego.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo użytkowania i pozwala na elastyczne projektowanie układów sterowania.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii podczas ciągłej pracy urządzenia.
• Współpraca z agregatami: Urządzenie zostało przystosowane do pracy z agregatami prądotwórczymi, co jest kluczowe w systemach zasilania awaryjnego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne normy dotyczące aparatury modułowej przeznaczonej do montażu na szynie DIN, co potwierdza jego niezawodność w warunkach przemysłowych i domowych.

Zastosowanie

Przekaźnik CP-709 znajduje szerokie zastosowanie wszędzie tam, gdzie stabilność napięcia jest krytyczna dla trwałości urządzeń. Jest idealnym rozwiązaniem dla:

• Ochrony sprzętu AGD i RTV w budynkach mieszkalnych przed skutkami awarii sieci energetycznej.
• Zabezpieczania układów automatyki przemysłowej i sterowników PLC.
• Systemów zasilania awaryjnego, gdzie stabilizacja napięcia z agregatu jest niezbędna dla poprawności pracy odbiorników.
• Infrastruktury biurowej, chroniąc serwery i urządzenia sieciowe przed spadkami napięcia poniżej progu U1 (150-210 V) oraz wzrostami powyżej progu U2 (230-260 V).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik CP-709 zajmuje szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Montaż odbywa się na standardowej szynie TH-35 (DIN). Przyłącze stanowią solidne zaciski śrubowe o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku lub niedostatecznego docisku przewodu. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C.

FAQ

• Czy przekaźnik posiada blokadę czasową? Nie, model CP-709 nie posiada funkcji blokady czasowej po powrocie parametrów sieci do normy.
• Jaki jest czas reakcji urządzenia na wzrost napięcia? W przypadku przekroczenia górnego progu U2, czas zadziałania jest bardzo krótki i wynosi zaledwie 0,1 sekundy, co zapewnia skuteczną ochronę przed przepięciami.
• Czy mogę regulować progi napięciowe? Tak, urządzenie pozwala na ustawienie dolnego progu U1 w zakresie 150-210 V oraz górnego progu U2 w zakresie 230-260 V.
• Co oznacza histereza 5 V? Histereza napięciowa powrotu zapobiega zbyt częstemu przełączaniu się przekaźnika przy niewielkich wahaniach napięcia wokół ustawionego progu, co wydłuża żywotność styków.
