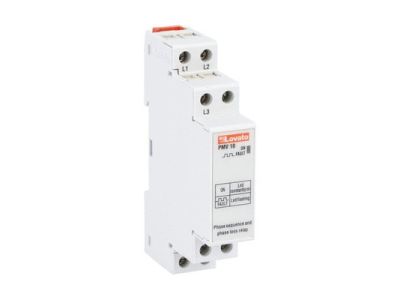

Przekaźnik nadzoru kolejności i zaniku fazy, 208-480VAC, 1U | PMV10A440 Lovato Electric

Opis i Kluczowe Cechy

Przekaźnik nadzoru kolejności i zaniku fazy PMV10A440 od renomowanego producenta Lovato Electric to zaawansowane urządzenie zabezpieczające, zaprojektowane do pracy w trójfazowych układach zasilania. Urządzenie monitoruje parametry sieci w czasie rzeczywistym, chroniąc odbiorniki przed skutkami zaniku fazy oraz nieprawidłową kolejnością faz, co jest kluczowe dla bezpieczeństwa silników elektrycznych i pomp. Szeroki zakres napięcia roboczego od 208 do 480 VAC sprawia, że jest to rozwiązanie uniwersalne, dostosowane do różnych standardów przemysłowych.

• Szeroki zakres napięcia: Obsługa napięć międzyfazowych w przedziale 208-480 VAC pozwala na elastyczne zastosowanie w instalacjach niskiego napięcia.
• Konfiguracja styków: Wyposażenie w jeden styk przełączny (1U / SPDT) umożliwia łatwą integrację z układami sterowania i sygnalizacji awarii.

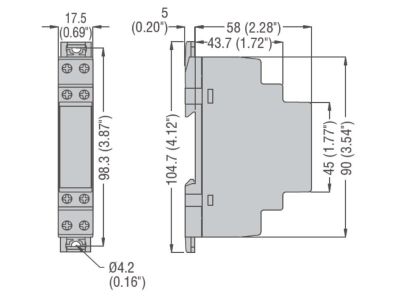

• Kompaktowa obudowa: Szerokość modułowa wynosząca zaledwie 17,5 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Wskaźniki LED: Czytelna sygnalizacja optyczna informuje operatora o stanie zasilania oraz wystąpieniu błędu, co skraca czas diagnostyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach przemysłowych. Przekaźnik PMV10A440 spełnia wymagania normy IEC/EN 60255-1, dotyczącej przekaźników pomiarowych i urządzeń zabezpieczających. Posiada również certyfikację cULus, co potwierdza bezpieczeństwo użytkowania na rynkach globalnych. Stopień ochrony obudowy IP40 (od czoła) oraz IP20 na zaciskach zapewnia odpowiednią barierę przed dotykiem bezpośrednim zgodnie z wytycznymi BHP.

Zastosowanie

Przekaźnik PMV10A440 znajduje szerokie zastosowanie wszędzie tam, gdzie stabilność zasilania trójfazowego jest krytyczna dla ciągłości procesów technologicznych. Jest niezastąpiony w układach napędowych, gdzie zmiana kolejności faz mogłaby doprowadzić do odwrotnych obrotów silnika i uszkodzenia mechanicznego maszyny. Idealnie sprawdza się w systemach HVAC, sterowaniu pompami głębinowymi, sprężarkami oraz w windach i przenośnikach taśmowych. Dzięki wysokiej odporności na zakłócenia, może być stosowany w wymagających środowiskach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm (zgodnie z EN 60715). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, który powinien wynosić około 0,8 Nm, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Przewody o przekroju od 0,2 do 4 mm² (24-12 AWG) powinny być odpowiednio odizolowane. Urządzenie nie wymaga zewnętrznego zasilania pomocniczego, ponieważ pobiera energię bezpośrednio z monitorowanych faz.

FAQ

• Czy przekaźnik PMV10A440 wymaga osobnego zasilania? Nie, urządzenie jest zasilane bezpośrednio z mierzonych faz, co upraszcza schemat połączeń i redukuje koszty instalacji.
• Co się stanie w przypadku wykrycia zaniku fazy? Przekaźnik natychmiast zmieni stan styku wyjściowego, co może zostać wykorzystane do odłączenia stycznika głównego i zatrzymania chronionego urządzenia.
• Czy urządzenie chroni przed asymetrią napięcia? Model PMV10A440 skupia się na monitorowaniu kolejności i całkowitego zaniku fazy. W przypadku potrzeby monitorowania asymetrii, zaleca się sprawdzenie wyższych modeli z serii PMV.
