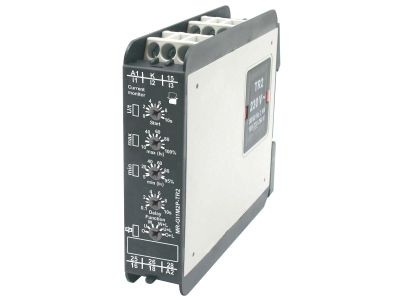

Przekaźnik nadzorczy, wielofunkcyjny 5A, 12…240 V AC/DC, IP20, MR-GI1M2P-TR2 | 2613061 Relpol

Alternatywny kod produktu: MR-GI1M2P-TR2

Opis i Kluczowe Cechy

Przekaźnik nadzorczy wielofunkcyjny MR-GI1M2P-TR2 (indeks 2613061) to zaawansowane urządzenie do monitorowania prądu w instalacjach jednofazowych AC/DC. Oferuje trzy zakresy pomiarowe (0,1 A, 1 A, 10 A) oraz funkcje nadzoru wartości minimalnej, maksymalnej i okna. Wyposażony w dwa zestyki przełączne (2P) o obciążalności 5 A / 250 V AC1. Szerokość modułu 22,5 mm, montaż na szynie TH35.

• Trzy zakresy pomiarowe prądu AC/DC (0,1 A; 1 A; 10 A): umożliwiają precyzyjny nadzór w szerokim spektrum obciążeń – od małych prądów do 10 A, bez konieczności stosowania dodatkowych przekładników.
• Funkcje nadzoru: minimalna, maksymalna, okno: elastyczne monitorowanie wartości granicznych z możliwością ustawienia opóźnienia wyłączenia i nieczułości na prąd rozruchu, co redukuje fałszywe alarmy przy rozruchu silników.
• Dwa zestyki przełączne (2P) o obciążalności 5 A / 250 V AC1: niezawodne sygnalizowanie stanu alarmowego i sterowanie obwodami pomocniczymi, np. sygnalizacją lub odcinaniem zasilania.
• Pamięć błędu: rejestruje ostatni stan alarmu, co ułatwia diagnostykę i identyfikację przyczyn zadziałania.
• Szerokość 22,5 mm, montaż na szynie 35 mm, obudowa modułowa IP20: kompaktowy wymiar ułatwia zabudowę w rozdzielnicy, a stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC) i posiada certyfikat CE. Przeznaczone do montażu w rozdzielnicach zgodnie z normą DIN.

Zastosowanie

Przekaźnik MR-GI1M2P-TR2 znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej do monitorowania i sygnalizacji przekroczeń prądu w obwodach jednofazowych.

• Nadzór prądu silników, grzałek i innych odbiorników – zabezpieczenie przed przeciążeniem lub zanikiem prądu.
• Sterowanie alarmami i sygnalizacją – przekaźnik może załączać sygnalizatory akustyczne/wizualne lub odcinać zasilanie obwodu.
• Integracja z systemami PLC/sterownikami – styki pomocnicze do przekazania sygnału o stanie alarmu.
• Automatyka budynkowa – monitoring obwodów oświetleniowych, gniazd, wentylacji w celu optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane jest do montażu na szynie TH35 (35 mm). Należy pamiętać o oddzielnym zamówieniu transformatora TR2, który jest niezbędny do zasilania przekaźnika i montowany jest w jego obudowie. Moment dokręcania zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją producenta.

FAQ

• Jakie są dostępne zakresy pomiarowe prądu? Przekaźnik posiada trzy zakresy wejściowe: 0,1 A AC/DC (zaciski K-I1), 1 A AC/DC (zaciski K-I2) oraz 10 A AC/DC (zaciski K-I3). Wyboru zakresu dokonuje się poprzez podłączenie przewodów pomiarowych do odpowiednich zacisków.
• Czy przekaźnik posiada pamięć błędu? Tak, urządzenie rejestruje ostatni stan alarmu, co ułatwia diagnostykę po zadziałaniu. Pamięć można skasować po ustaniu usterki.
• Czy transformator TR2 jest w zestawie? Transformator TR2 nie jest dołączony do przekaźnika i należy go zamówić oddzielnie. Montuje się go wewnątrz obudowy przekaźnika; napięcie pierwotne transformatora dobiera się do lokalnej sieci zasilającej w zakresie 12…440 V AC.
