Przekaźnik nadzorczy, nadzór asymetrii, napięcie zasilania=napiecie nadzorowane, IP20, MR-EU3M1P | 2612868 Relpol

Alternatywny kod produktu: MR-EU3M1P

Opis i Kluczowe Cechy

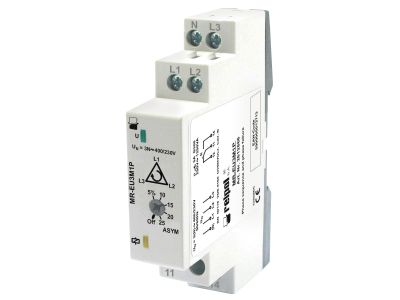

Przekaźnik nadzorczy MR-EU3M1P (symbol 2612868) to urządzenie wielofunkcyjne przeznaczone do monitorowania sieci trójfazowej. Dzięki zasilaniu z obwodu pomiarowego (napięcie zasilania = napięcie nadzorowane) eliminuje potrzebę dodatkowego źródła. Zestyk przełączny 1P o parametrach AC1 5A/250V umożliwia bezpośrednie sterowanie obwodami sygnalizacji lub wyłączaniem. Szerokość modułu 17,5 mm oraz obudowa IP20 zapewniają łatwy montaż w standardowych rozdzielnicach modułowych.

• Nastawy asymetrii 5…25%: elastyczna regulacja progu zadziałania – dopasowanie do wymagań chronionego odbiornika, minimalizacja ryzyka fałszywych wyłączeń.
• Nadzór trzech faz (L1, L2, L3) z możliwością podłączenia N: pełna kontrola poprawności kolejności, zaniku fazy oraz wartości napięcia – ochrona silników i urządzeń przed uszkodzeniem.
• Zestyk przełączny 1P (11-12-14) 5A / 250V AC1: jeden obwód przełączny do sygnalizacji awarii lub wyzwolenia stycznika – prostota podłączenia i uniwersalność.
• Montaż modułowy na szynie TH35 (17,5 mm): oszczędność miejsca w rozdzielnicy, szybka instalacja zgodna z systemem DIN.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach rozdzielnic – ochrona przed dotykiem i ciałami stałymi.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardem DIN dla aparatury modułowej, co gwarantuje kompatybilność montażową i bezpieczeństwo użytkowania w instalacjach budynkowych.

Zastosowanie

Przekaźnik nadzorczy dedykowany jest do monitorowania jakości zasilania w sieciach trójfazowych z lub bez przewodu neutralnego. Znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona przed skutkami asymetrii, zaniku lub nieprawidłowej kolejności faz.

• Ochrona silników elektrycznych napędzających pompy, wentylatory, sprężarki – zapobiega pracy na dwóch fazach i przegrzaniu uzwojeń.
• Nadzór w rozdzielnicach głównych i podrozdzielnicach – sygnalizacja stanu awaryjnego na panelu operatorskim.
• Zabezpieczenie układów automatyki budynkowej (BMS) przed błędnym załączeniem odbiorników przy nieprawidłowej kolejności faz.
• Sterowanie wyłącznikiem głównym lub stycznikiem w przypadku wykrycia asymetrii – automatyczne odcięcie zasilania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po całkowitym odłączeniu napięcia od instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed podłączeniem należy sprawdzić zgodność napięcia sieci z zakresem nadzorowanym (3~(N) 400/230 V AC). Przekroje przewodów dobrać do prądu obciążenia styków (5 A). Zaciski dokręcać momentem zgodnym z dokumentacją producenta – zalecany moment: 0,5–0,8 Nm (brak dokładnej wartości w źródle – skoryguj z kartą katalogową). Bezwzględnie przestrzegać kolejności podłączenia: (N)-L1-L2-L3 zgodnie z oznaczeniami na obudowie.

FAQ

• Czy przekaźnik wymaga osobnego zasilania? Nie – napięcie zasilania jest pobierane z obwodu nadzorowanego (te same zaciski pomiarowe L1, L2, L3, N). Wystarczy podłączyć cztery przewody i urządzenie jest gotowe do pracy.
• Jaki jest zakres regulacji progu asymetrii? Próg zadziałania ustawia się potencjometrem w zakresie 5…25% różnicy między fazami. Dokładne ustawienie pozwala dopasować czułość do konkretnej aplikacji, np. silników wrażliwych na niewielkie odchyłki.
• Jaki stopień ochrony ma obudowa? IP20 – ochrona przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone do montażu w suchych pomieszczeniach rozdzielnic zamykanych drzwiami.
