Przekaźnik nadzorczy serii 70: 2P 8A 24VAC/DC | 70.92.0.024.0002 Finder

Opis i Kluczowe Cechy

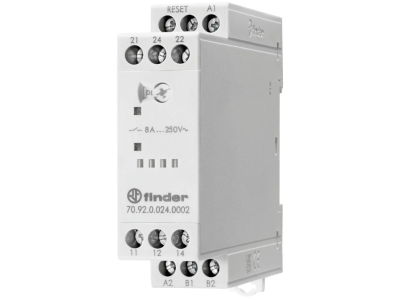

Przekaźnik nadzorczy serii 70 o numerze katalogowym 70.92.0.024.0002 to zaawansowane urządzenie kontrolne marki FINDER, zaprojektowane do precyzyjnej ochrony maszyn i urządzeń przed przegrzaniem. Jest to przekaźnik termistorowy dedykowany do współpracy z czujnikami PTC, który oferuje aż 6 zróżnicowanych funkcji monitorowania, co pozwala na elastyczne dopasowanie do specyfiki danego układu napędowego. Urządzenie posiada dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co umożliwia bezpośrednie sterowanie obwodami sygnalizacyjnymi lub cewkami styczników mocy.

• Uniwersalne zasilanie: Urządzenie pracuje przy napięciu 24 V AC/DC, co czyni je kompatybilnym z większością systemów automatyki przemysłowej.
• Wielofunkcyjność: Wybór spośród 6 funkcji pozwala na optymalizację pracy układu pod kątem bezpieczeństwa i diagnostyki.
• Funkcja Reset: Zintegrowana funkcja resetowania umożliwia przywrócenie urządzenia do stanu gotowości po ustąpieniu przyczyny awarii, co skraca przestoje technologiczne.
• Wysoka obciążalność: Zestyki o prądzie 8 A gwarantują niezawodne przełączanie nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Kluczowym aspektem jest zgodność z normą VDE DIN 0660 część 303, która definiuje wymagania dla przekaźników termistorowych stosowanych do ochrony silników przed przeciążeniem cieplnym. Urządzenie spełnia również wymogi europejskiej normy EN 60715 w zakresie standardów montażowych, co zapewnia pełną kompatybilność z systemami szaf sterowniczych.

Zastosowanie

Przekaźnik FINDER 70.92 znajduje szerokie zastosowanie w sektorze przemysłowym, gdzie kluczowa jest ochrona silników elektrycznych wyposażonych w czujniki temperatury PTC. Jest idealnym rozwiązaniem dla:

• Układów napędowych pomp i wentylatorów narażonych na przeciążenia.
• Linii produkcyjnych, gdzie wymagana jest ciągła kontrola temperatury uzwojeń silnika.
• Systemów HVAC, chroniąc sprężarki przed uszkodzeniem termicznym.
• Szaf sterowniczych maszyn CNC i transporterów, gdzie niezawodność komponentów decyduje o ciągłości procesu.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN 35 mm (zgodnie z EN 60715). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Przekaźnik należy zamontować w pozycji pionowej, aby zapewnić optymalną cyrkulację powietrza wokół obudowy.
• Podłączenie czujników: Przewody od termistorów PTC powinny być prowadzone z dala od kabli siłowych, aby uniknąć zakłóceń elektromagnetycznych.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Zasilanie: Przed podłączeniem należy upewnić się, że napięcie w obwodzie sterowania odpowiada wartości 24 V AC/DC.

FAQ

• Czy przekaźnik posiada pamięć błędu? Tak, dzięki funkcji Reset użytkownik może zdecydować o sposobie powrotu urządzenia do pracy po zadziałaniu zabezpieczenia.
• Jakie czujniki współpracują z tym modelem? Urządzenie jest dedykowane do współpracy z termistorami typu PTC zgodnie z normą DIN 0660.
• Czy mogę zamontować ten przekaźnik w typowej rozdzielnicy domowej? Tak, montaż na szynie 35 mm jest standardem zarówno w przemyśle, jak i w nowoczesnych instalacjach budynkowych.
