Przekaźnik nadzorczy poziomu cieczy 24÷240VAC, DIN, IP30 | RM35LV14MW Schneider Electric

Opis i Kluczowe Cechy

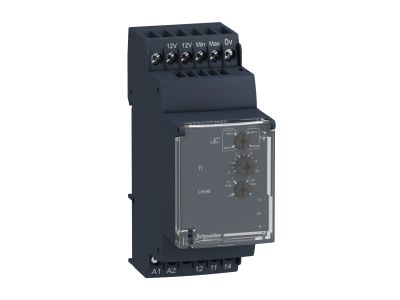

Przekaźnik nadzorczy poziomu cieczy Schneider Electric RM35LV14MW z serii Zelio to kompaktowe urządzenie do monitorowania poziomu płynów za pomocą sond rezystancyjnych lub czujników dyskretnych. Zasilany napięciem 24-240V AC/DC gwarantuje uniwersalność w różnych instalacjach, a jeden styk przełączny SPDT o prądzie 5A umożliwia bezpośrednie sterowanie sygnalizacją lub odbiornikami. Obudowa o szerokości 35mm (jeden moduł DIN) oszczędza miejsce w rozdzielnicy, a przezroczysta pokrywa pozwala na szybką kontrolę stanu pracy.

• Szerokość 35 mm: Kompaktowa obudowa zajmuje tylko jeden moduł na szynie DIN, co pozwala zaoszczędzić miejsce w rozdzielnicy i ułatwia montaż w ciasnych przestrzeniach instalacyjnych.
• Styk przełączny SPDT 5A: Jeden zestyk o obciążalności 5A umożliwia bezpieczne przełączanie obwodów sygnalizacyjnych, sterujących lub małych odbiorników bez ryzyka przeciążenia.
• Zasilanie 24-240V AC/DC: Szeroki zakres napięcia zasilania pozwala na stosowanie przekaźnika w różnych systemach, zarówno prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych konwerterów.
• Regulacja parametrów pokrętłami: Łatwe ustawianie progów zadziałania i czułości za pomocą pokręteł na przednim panelu, co przyspiesza konfigurację bez użycia narzędzi.
• Przezroczysta pokrywa i blokowana funkcja testowa: Bezpieczna weryfikacja działania przekaźnika – przezroczysty panel umożliwia obserwację mechanizmu, a blokada testu zapobiega przypadkowej aktywacji podczas normalnej pracy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz stopień ochrony IP30, co potwierdza jego przydatność do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Przekaźnik RM35LV14MW znajduje zastosowanie wszędzie tam, gdzie wymagana jest kontrola poziomu cieczy w zbiornikach, studzienkach czy instalacjach przemysłowych. Dzięki elastyczności zasilania i kompaktowej obudowie sprawdza się w automatyce budynkowej i maszynowej.

• Sterowanie pompami odwadniającymi w oparciu o poziom wody w zbiornikach retencyjnych.
• Sygnalizacja stanów granicznych (suchobieg, przepełnienie) w systemach wodociągowych i kanalizacyjnych.
• Współpraca z sondami rezystancyjnymi w stacjach uzdatniania wody i instalacjach przemysłowych.
• Łączenie z przekaźnikami pomocniczymi lub PLC w automatyce budynkowej (np. sterowanie zaworami, alarmy).

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP30 lub wyższym. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (maks. 5A), a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zachować odstępy izolacyjne i unikać montażu w miejscach narażonych na wilgoć.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie – przekaźnik nie jest wyposażony w diodę sygnalizacyjną. Stan pracy można ocenić wizualnie przez przezroczystą pokrywę, która umożliwia obserwację położenia twornika.
• Jaki jest stopień ochrony obudowy? Obudowa posiada stopień ochrony IP30, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm. Nie jest odporna na wodę ani wilgoć – przeznaczona do montażu wewnątrz rozdzielnic.
• Jaki typ styku zastosowano? Produkt posiada jeden styk przełączny (SPDT) – czyli zestyk zwierny i rozwierny w jednym. Może pracować zarówno w trybie NO (normalnie otwarty), jak i NC (normalnie zamknięty) w zależności od potrzeby sterowania.
