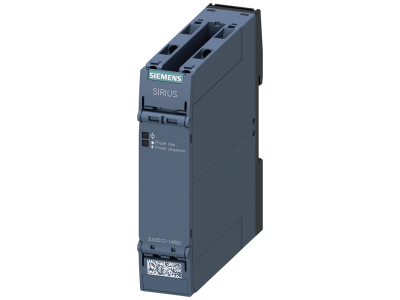

przekaźnik nadzorczy monitorowanie zaniku fazy, kolejności faz i asymetrii 3x 160-690 V AC, 15-70 Hz | 3UG5512-1AR20 Siemens

Opis i Kluczowe Cechy

Przekaźnik nadzorczy Siemens o numerze katalogowym 3UG5512-1AR20 to zaawansowane urządzenie pomiarowe zaprojektowane do kompleksowej ochrony odbiorników trójfazowych przed krytycznymi awariami sieci zasilającej. Urządzenie monitoruje kluczowe parametry elektryczne w szerokim zakresie napięcia roboczego od 160 V do 690 V AC, co czyni je niezwykle uniwersalnym rozwiązaniem w aplikacjach przemysłowych. Przekaźnik skutecznie wykrywa zanik fazy, nieprawidłową kolejność faz oraz asymetrię napięciową, co zapobiega przegrzaniu uzwojeń silników i kosztownym przestojom maszyn.

• Szeroki zakres częstotliwości: Praca w zakresie od 15 Hz do 70 Hz pozwala na zastosowanie urządzenia w niestandardowych systemach zasilania oraz w układach zasilanych z agregatów prądotwórczych.
• Wielofunkcyjność: Jednoczesne monitorowanie trzech parametrów krytycznych dla bezpieczeństwa napędów elektrycznych.
• Precyzja pomiaru: Wysoka dokładność detekcji asymetrii gwarantuje szybką reakcję układu sterowania przed wystąpieniem trwałych uszkodzeń izolacji.
• Kompaktowa obudowa: Standardowa szerokość modułowa ułatwia integrację w szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, co potwierdza renoma marki Siemens. Urządzenie spełnia wymagania normy IEC/EN 60947-5-1, co gwarantuje niezawodność działania styków pomocniczych w obwodach sterowania. Posiada certyfikację CE oraz spełnia dyrektywy dotyczące kompatybilności elektromagnetycznej (EMC), co jest kluczowe w środowiskach przemysłowych o wysokim poziomie zakłóceń. Stopień ochrony obudowy zapewnia bezpieczną eksploatację w typowych warunkach rozdzielnic elektrycznych.

Zastosowanie

Przekaźnik 3UG5512-1AR20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie ciągłość procesów technologicznych zależy od jakości zasilania. Jest idealnym rozwiązaniem do ochrony silników indukcyjnych napędzających pompy, wentylatory, przenośniki oraz sprężarki. W systemach HVAC zapobiega uszkodzeniom kompresorów wynikającym z odwrotnej kolejności faz. Może być również stosowany w mobilnych instalacjach elektrycznych, gdzie ryzyko błędnego podłączenia zasilania lub niestabilności parametrów sieci jest podwyższone.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń umieszczonym na obudowie. Przekaźnik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów sterowniczych, zapewniając odpowiednią wytrzymałość mechaniczną połączenia.
• Pozycjonowanie: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła z obudowy.
• Weryfikacja napięcia: Przed uruchomieniem należy upewnić się, że napięcie sieci mieści się w znamionowym zakresie pracy urządzenia (160-690 V AC).

FAQ

1. Czy przekaźnik wymaga dodatkowego zasilania pomocniczego?
Urządzenie jest zasilane bezpośrednio z obwodu pomiarowego, co upraszcza okablowanie i eliminuje potrzebę stosowania dodatkowych zasilaczy.

2. Jak reaguje urządzenie w przypadku wykrycia błędnej kolejności faz?
W momencie wykrycia nieprawidłowej kolejności faz, przekaźnik natychmiast zmienia stan styków wyjściowych, co pozwala na odłączenie stycznika głównego i zabezpieczenie napędu przed obrotami w niewłaściwym kierunku.

3. Czy zakres częstotliwości 15-70 Hz pozwala na współpracę z falownikami?
Przekaźnik jest przeznaczony do monitorowania sieci zasilającej przed falownikiem. Szeroki zakres częstotliwości pozwala na stabilną pracę w sieciach o obniżonej jakości parametrów, typowych dla zasilania awaryjnego.
