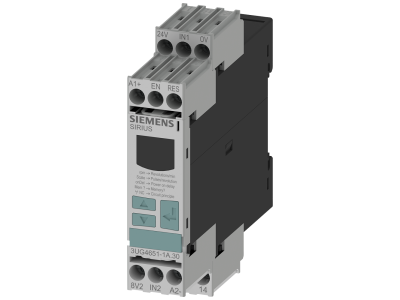

Cyfrowy przekaźnik nadzorczy do monitorowania prędkości obrotowej od 0,1 do 2200 r/min | 3UG4651-1AA30 Siemens

Alternatywny kod produktu: 3UG46511AA30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy prędkości obrotowej Siemens SIRIUS 3UG4651-1AA30 (następca 3UG3051) umożliwia precyzyjny nadzór nad prędkością obrotową w zakresie od 0,1 do 2200 r/min z wykrywaniem przekroczenia i spadku poniżej progu. Dzięki szerokiemu zakresowi napięcia zasilania AC/DC 24 V oraz regulowanym opóźnieniom załączania i wyzwalania zapewnia elastyczność w różnych aplikacjach przemysłowych. Urządzenie wyposażone jest w 1 zestyk przełączny z opcjonalną pamięcią błędów, co ułatwia diagnostykę instalacji.

• Zakres prędkości 0,1–2200 r/min: monitoruje zarówno wolnoobrotowe silniki, jak i szybkie wały, wykrywając poślizg lub pęknięcie napędu pasowego.
• Napięcie zasilania AC/DC 24 V (50–60 Hz): uniwersalne zasilanie umożliwia stosowanie w instalacjach prądu stałego i przemiennego bez konieczności dodatkowego przetwornika.
• Regulowane opóźnienia i histereza: opóźnienie załączania 1–900 s, opóźnienie wyzwalania 0,1–99,9 s, histereza 0,1–99 r/min – pozwalają dopasować reakcję do charakterystyki maszyny.
• 1 zestyk przełączny z pamięcią błędów (do wyboru): zachowuje stan błędu do ręcznego skasowania, ułatwiając lokalizację awarii w systemie.
• Podłączenie czujników 2- i 3-przewodowych (mechanicznych lub elektronicznych): zintegrowane napięcie pomocnicze czujnika upraszcza okablowanie i zwiększa kompatybilność.

Zgodność z Normami

Przekaźnik 3UG4651-1AA30 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE. Jest przeznaczony do stosowania w instalacjach przemysłowych zgodnych z dyrektywami niskonapięciowymi i EMC. Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Cyfrowy przekaźnik nadzorczy prędkości obrotowej SIRIUS 3UG4 znajduje zastosowanie wszędzie tam, gdzie konieczna jest kontrola ruchu obrotowego pod kątem przekroczenia lub spadku wartości zadanej. Idealnie sprawdza się w systemach napędowych oraz maszynach z napędem pasowym.

• Monitorowanie poślizgu i zerwania paska klinowego w przenośnikach taśmowych, wentylatorach i pompach.
• Kontrola prędkości obrotowej silników wolnoobrotowych (np. mieszadła, bramy przesuwne) z precyzyjnym progiem minimalnym.
• Detekcja zablokowania wału w maszynach pakujących, obrabiarkach i wirówkach przemysłowych.
• Nadzór nad prędkością w agregatach sprężarkowych oraz wentylatorach chłodzących – sygnalizacja spadku wydajności.

Wskazówki Montażowe

Montaż przekaźnika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do obciążenia styków i prądu pomocniczego czujnika. Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta (nie przekraczać podanych wartości). Należy zapewnić odpowiednią wentylację w szafie sterowniczej.

FAQ

• Czy przekaźnik posiada pamięć błędów? Tak, urządzenie umożliwia wybór trybu pracy z pamięcią błędów (ręczny reset) lub bez niej (automatyczny reset po ustaniu stanu alarmowego). Pamięć błędów ułatwia diagnostykę, ponieważ stan wyjścia pozostaje aktywny do momentu ręcznego skasowania.
• Jakie czujniki można podłączyć do przekaźnika? Przekaźnik akceptuje czujniki 2- lub 3-przewodowe z wyjściem przełączanym mechanicznym (np. kontaktron) lub elektronicznym (np. NPN/PNP). Napięcie pomocnicze dla czujnika jest zintegrowane w urządzeniu – nie wymaga zewnętrznego zasilania czujnika.
• Jaki jest zakres prędkości obrotowej i histereza? Zakres pomiarowy wynosi od 0,1 do 2200 r/min, z możliwością oddzielnego ustawienia progów dla przekroczenia i spadku. Histereza jest regulowana w zakresie 0,1–99 r/min, co zapobiega drganiom wyjścia w pobliżu progu.
