Cyfrowy przekaźnik nadzorczy asymetrii 0-20% dołączana kolejność faz | 3UG4614-1BR20 Siemens

Alternatywny kod produktu: 3UG46141BR20

Opis i Kluczowe Cechy

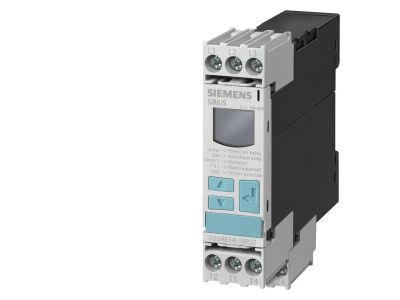

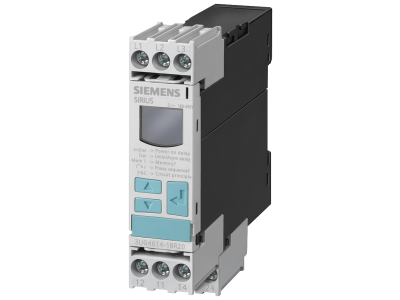

Cyfrowy przekaźnik nadzorczy sieci SIRIUS 3UG4 (symbol 3UG4614-1BR20) firmy Siemens przeznaczony jest do monitorowania kolejności faz, zaniku i asymetrii faz w zakresie 0-20%, a także napięcia obniżonego i przepięcia. Dzięki regulowanym progom i czasom opóźnienia zapewnia elastyczną ochronę odbiorników w niestabilnych sieciach. Wąska obudowa oszczędza miejsce w szafie sterowniczej, a zdejmowane zaciski ułatwiają instalację i serwis.

• Zakres regulacji asymetrii 0-20%: Możliwość precyzyjnego ustawienia czułości na asymetrię faz – zabezpiecza silniki i inne odbiorniki przed uszkodzeniem przy niezrównoważonym napięciu.
• Monitorowanie napięcia obniżonego i przepięcia: Ochrona urządzeń przed groźnymi wahaniami napięcia w sieci.
• Regulowane progi (spadek poniżej/przekroczenie/okienko): Elastyczne dopasowanie do wymagań instalacji – możliwość wyboru trybu nadzoru.
• Parametryzowane czasy opóźnienia i charakterystyka RESETU: Precyzyjne dostrojenie reakcji przekaźnika do charakterystyki odbiornika, unikanie zbędnych wyłączeń przy chwilowych zakłóceniach.
• Wskazania wartości chwilowych i rodzaju usterki: Szybka diagnostyka na miejscu – instalator od razu wie, czy problem leży w zaniku faz, asymetrii czy przepięciu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych oraz posiada certyfikację CE. Zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej, zapewniając bezpieczną pracę w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Uniwersalny nadzór sieci w miejscach o niestabilnym napięciu lub wymagających mobilności: sprężarki, kontenery chłodnicze, dźwigi, maszyny budowlane. Idealny do ochrony silników i sterowania w automatyce budynkowej.

• Ochrona sprężarek klimatyzacji i agregatów chłodniczych przed asymetrią i zanikiem faz.
• Monitoring sieci w kontenerach chłodniczych i urządzeniach mobilnych (dźwigi, sprężarki budowlane).
• Zabezpieczenie silników w maszynach przemysłowych przed skutkami wahań napięcia.
• Automatyka budynkowa – nadzór nad rozdzielnicami głównymi w obiektach z niestabilnym zasilaniem.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone do mocowania na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z prądem obciążenia – szczegółowe dane zawiera dokumentacja producenta. Zaciski dokręcać momentem podanym w instrukcji. Zachować odstępy izolacyjne zgodnie z normami.

FAQ

• Jaki zakres regulacji asymetrii faz oferuje ten przekaźnik? Zakres wynosi 0-20% i jest płynnie regulowany, co pozwala dopasować czułość do wymagań chronionego odbiornika.
• Czy przekaźnik ma funkcję automatycznego resetu po ustaniu usterki? Charakterystyka RESETU (automatyczny / ręczny / z opóźnieniem) jest parametryzowalna – można ją ustawić zgodnie z potrzebami instalacji.
• Jakie informacje diagnostyczne wyświetla urządzenie? Przekaźnik wskazuje wartości chwilowe napięć oraz rodzaj wykrytej usterki (zanik fazy, asymetria, przepięcie, napięcie obniżone), co ułatwia szybką lokalizację problemu.
