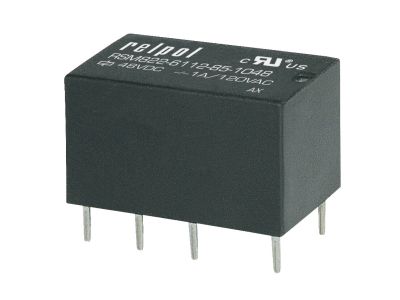

Przekaźnik monostabilny 2A 12VDC IP64, RSM822-6112-85-S012 | 2611734 Relpol

Alternatywny kod produktu: RSM822-6112-85-S012

Opis i Kluczowe Cechy

Przekaźnik RSM822 (symbol katalogowy 2611734) to monostabilny element łączeniowy o prądzie znamionowym styków 2 A i napięciu cewki 12 V DC. Dwa zestyków przełączne oraz stopień ochrony IP64 czynią go uniwersalnym rozwiązaniem do zastosowań w trudnych warunkach środowiskowych. Przeznaczony do montażu na płytce drukowanej (PCB).

• Prąd znamionowy styków 2 A: gwarantuje bezpieczne przełączanie obciążeń niskoprądowych bez ryzyka przegrzania styków.
• Napięcie cewki 12 V DC: kompatybilność z popularnymi systemami sterowania niskonapięciowego, np. w automatyce budynkowej.
• Stopień ochrony IP64: odporność na pył i bryzgi wody, umożliwia pracę w środowiskach o podwyższonej wilgotności.
• Dwa styki przełączne (2x SPDT): możliwość sterowania dwoma niezależnymi obwodami lub realizacji funkcji przełącznej.
• Monostabilny tryb pracy: styki wracają do położenia spoczynkowego po zaniku napięcia cewki, co zwiększa bezpieczeństwo instalacji.
• Montaż na PCB: łatwa integracja z układami elektronicznymi – lutowanie na płytce drukowanej.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do montażu w obwodach drukowanych i aplikacjach wymagających stopnia ochrony IP64.

Zastosowanie

Dzięki kompaktowej budowie i parametrom elektrycznym przekaźnik RSM822 sprawdza się w sterowaniu i sygnalizacji w różnych systemach automatyki.

• Sterowanie odbiornikami niskoprądowymi w automatyce budynkowej (np. siłowniki, zawory, wentylatory).
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy – przełączanie diod LED, lampek kontrolnych.
• Zastosowania w układach elektronicznych wymagających izolacji galwanicznej między obwodem sterującym a wykonawczym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Element przeznaczony jest do lutowania na płytce drukowanej (PCB). Należy przestrzegać zaleceń producenta dotyczących temperatury lutowania oraz minimalnych odstępów izolacyjnych. Przekrój przewodów oraz zabezpieczenia obwodów powinny być dobrane do prądu znamionowego styków (2 A).

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, model RSM822 nie jest wyposażony w podświetlenie – sygnalizacja stanu wymaga zewnętrznego układu.
• Jaki jest stopień ochrony obudowy? IP64 – przekaźnik jest chroniony przed pyłem i bryzgami wody, co pozwala na stosowanie w warunkach przemysłowych i wilgotnych.
• Czy przekaźnik jest monostabilny czy bistabilny? Jest monostabilny – po zaniku napięcia na cewce styki wracają do położenia spoczynkowego (NC otwarte, NO zamknięte).
