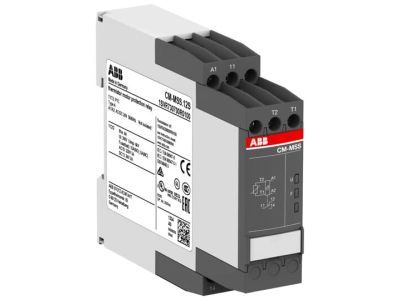

Przekaźnik monitorujący termistorowy, 24V AC/DC, 1C/O, CM-MSS.12S, zaciski śrubowe | 1SVR730700R0100 ABB

Alternatywny kod produktu: 1SVR730700R0100

Opis i Kluczowe Cechy

Przekaźnik monitorujący termistorowy CM-MSS.12S (symbol 1SVR730700R0100) zasilany napięciem 24 V AC/DC to zaawansowane zabezpieczenie termiczne dla silników i urządzeń elektrycznych. Posiada jedno wyjście typu C/O (SPDT) o napięciu znamionowym 250 V i prądzie 4 A, co umożliwia skuteczne odłączenie obwodu w przypadku wykrycia przegrzania. Działa w oparciu o zasadę obwodu zamkniętego z czujnikami PTC, a automatyczny reset po usunięciu awarii zwiększa niezawodność systemu.

• Zasilanie 24 V AC/DC: Kompatybilny z systemami sterowania niskonapięciowych, co ułatwia integrację z istniejącymi instalacjami.
• 1 wyjście C/O (SPDT) 250V/4A: Zapewnia elastyczne sterowanie obwodami sygnałowymi lub zasilającymi w zależności od potrzeb aplikacji.
• Monitorowanie czujników PTC: Wykrywa wzrost temperatury w chronionym urządzeniu i reaguje natychmiastowym odłączeniem zasilania, chroniąc silnik przed uszkodzeniem.
• Automatyczny reset po awarii: Eliminuje konieczność ręcznej interwencji, co skraca czas przestoju i zwiększa efektywność pracy.
• Zaciski śrubowe z technologią dwukomorową: Ułatwiają montaż i zapewniają pewne połączenie przewodów, minimalizując ryzyko zwarć.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik CM-MSS.12S stanowi kluczowy element systemów zabezpieczeń termicznych w różnorodnych aplikacjach przemysłowych i instalacjach elektrycznych.

• Ochrona silników elektrycznych przed przeciążeniem termicznym w maszynach przemysłowych.
• Monitorowanie temperatury w szafach sterowniczych i rozdzielnicach w celu zapobiegania awariom.
• Zabezpieczenie obwodów mocy w urządzeniach, gdzie temperatura pracy jest krytycznym parametrem.
• Integracja z systemami automatyki budynkowej i przemysłowej jako element prewencyjny.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przekaźnik montować w pobliżu chronionego urządzenia, aby skrócić połączenia czujników PTC. Zaciski śrubowe należy dokręcić zgodnie z wymaganym momentem (sprawdzić w dokumentacji technicznej), aby zapewnić pewny kontakt elektryczny. Po montażu należy przeprowadzić testy działania, sprawdzając reakcję na symulowane warunki awaryjne.

FAQ

• Czy przekaźnik CM-MSS.12S współpracuje z innymi typami czujników temperatury? Przekaźnik przeznaczony jest do współpracy wyłącznie z czujnikami PTC – jest to standardowa technologia dla tego typu zabezpieczeń.
• Jakie jest maksymalne napięcie zasilania? Znamionowe napięcie zasilania wynosi 24 V AC/DC – dopuszczalne są niewielkie odchylenia w zakresie napięć standardowych dla automatyki.
• Czy urządzenie posiada zabezpieczenie przed przepięciami? W dokumentacji producenta nie wskazano dedykowanego zabezpieczenia przeciwprzepięciowego. Zaleca się stosowanie zewnętrznych układów ochronnych w instalacjach narażonych na wysokie przepięcia.
