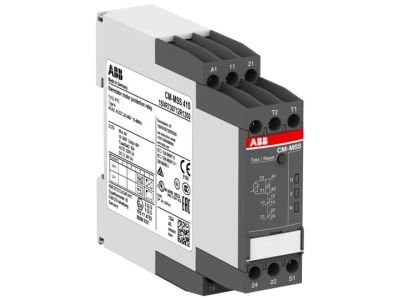

Przekaźnik monitorujący termistorowy, 24-240V AC/DC, 2C/O, CM-MSS.41S, zaciski śrubowe | 1SVR730712R1200 ABB

Alternatywny kod produktu: 1SVR730712R1200

Opis i Kluczowe Cechy

Przekaźnik monitorujący termistorowy CM-MSS.41S (symbol 1SVR730712R1200) przeznaczony jest do zabezpieczania silników i innych urządzeń elektrycznych przed przegrzaniem. Pracuje zasilany napięciem 24-240V AC/DC, posiada dwa wyjścia przełączalne (2C/O, SPDT) o napięciu znamionowym 250V/4A. Wyposażony jest w jeden obwód czujnika do monitorowania termistorów PTC, działający na zasadzie obwodu zamkniętego. Certyfikowany zgodnie z dyrektywą ATEX 94/9/EC, zapewnia wysoki poziom bezpieczeństwa w strefach zagrożonych wybuchem. Przycisk resetowania/testowania oraz nieulotna pamięć błędów ułatwiają diagnostykę i obsługę.

• Zasilanie 24-240V AC/DC: Szeroki zakres napięć zasilania – kompatybilny z większością układów sterowania i sieci zasilających w przemyśle.
• 2 wyjścia przełączalne (2C/O, SPDT): Elastyczność w projektowaniu układów zabezpieczeń – możliwość sterowania dwoma niezależnymi obwodami.
• Monitorowanie termistorów PTC: Szybkie reagowanie na wzrost temperatury – automatyczna ochrona silników i urządzeń przed uszkodzeniem termicznym.
• Certyfikacja ATEX 94/9/EC: Możliwość stosowania w strefach zagrożonych wybuchem (strefy 2, 22) – spełnia surowe wymogi bezpieczeństwa przeciwwybuchowego.
• Automatyczny/zdalny reset i nieulotna pamięć błędów: Ułatwiona diagnostyka i szybkie przywracanie pracy po usunięciu awarii, z możliwością blokady usterek w pamięci.

Zgodność z Normami

Przekaźnik CM-MSS.41S spełnia wymagania dyrektywy ATEX 94/9/EC oraz norm europejskich dotyczących urządzeń do stosowania w atmosferach wybuchowych. Posiada certyfikaty zgodności dla stref 2 i 22. Dodatkowo spełnia ogólne wymagania bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej według obowiązujących standardów przemysłowych.

Zastosowanie

Przekaźnik monitorujący termistorowy CM-MSS.41S znajduje zastosowanie w systemach zabezpieczeń silników, pomp, wentylatorów i innych urządzeń elektrycznych narażonych na przegrzanie. Jest szczególnie polecany w środowiskach przemysłowych, w tym w strefach zagrożonych wybuchem.

• Ochrona silników elektrycznych w przemyśle chemicznym, petrochemicznym i górniczym – strefy zagrożone wybuchem.
• Zabezpieczenie pomp i sprężarek w instalacjach przemysłowych i ciepłowniczych.
• Monitorowanie temperatury w układach napędowych maszyn i urządzeń produkcyjnych.
• Stosowanie w systemach wentylacji i klimatyzacji przemysłowej, gdzie ryzyko przegrzania jest podwyższone.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie należy zamontować w miejscu zapewniającym odpowiednią cyrkulację powietrza, z dala od źródeł ciepła i wilgoci. Zaciski śrubowe wymagają użycia odpowiednich narzędzi i momentu dokręcania zgodnego z dokumentacją producenta. Po montażu należy przeprowadzić test działania, sprawdzając reakcję na sygnał z termistora PTC i działanie przycisku resetowania/testowania.

FAQ

• Jakie termistory PTC są kompatybilne z tym przekaźnikiem? CM-MSS.41S współpracuje z termistorami PTC o standardowych charakterystykach, stosowanymi w zabezpieczeniach silników (np. KTY83). Dokładne dane znajdują się w dokumentacji technicznej.
• Czy przekaźnik można zresetować zdalnie? Tak – po usunięciu awarii istnieje możliwość zdalnego resetu za pośrednictwem odpowiedniego sygnału sterującego, jeśli zostało to skonfigurowane w układzie.
• Jakie są możliwości konfiguracji obwodu czujnika? Obwód czujnika pozwala na włączanie/wyłączanie monitorowania zwarć i przerwania przewodu za pomocą przełączników DIP. Funkcja ta umożliwia dostosowanie pracy do konkretnych wymagań aplikacji.
