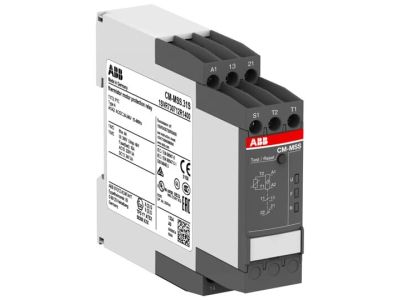

Przekaźnik monitorujący termistorowy, 24-240V AC/DC, 1NO+1NC, CM-MSS.31S, zaciski śrubowe | 1SVR730712R1400 ABB

Alternatywny kod produktu: 1SVR730712R1400

Opis i Kluczowe Cechy

Przekaźnik monitorujący termistorowy CM-MSS.31S (1SVR730712R1400) firmy ABB to zaawansowane urządzenie zabezpieczające silniki przed przegrzaniem. Zasilane napięciem 24–240 V AC/DC, wyposażone w wyjście 1NO+1NC (SPDT) o obciążalności styków 250 V / 4 A. Posiada jeden obwód czujnika PTC, który nie tylko monitoruje temperaturę uzwojeń, ale także wykrywa zwarcie oraz przerwanie przewodu czujnika – zapewniając kompleksową ochronę termiczną.

• Napięcie zasilania 24–240 V AC/DC: uniwersalne zasilanie umożliwia stosowanie w instalacjach prądu stałego i przemiennego bez konieczności doboru napięcia.
• Wyjście 1NO+1NC (SPDT) 250 V / 4 A: wysoka obciążalność styków pozwala na bezpośrednie sterowanie obwodami sygnalizacji lub odłączania silnika.
• Monitorowanie PTC z detekcją zwarcia i przerwania przewodu: pełna diagnostyka obwodu czujnika eliminuje ryzyko niezauważonej awarii i fałszywego braku ochrony.
• Reset automatyczny, ręczny i zdalny: elastyczne przywracanie pracy po usunięciu usterki – dostosowanie do trybu procesu produkcyjnego.
• Certyfikat ATEX 94/9/EC: dopuszczenie do pracy w strefach zagrożonych wybuchem potwierdza bezpieczeństwo w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Przekaźnik CM-MSS.31S posiada certyfikat ATEX 94/9/EC, co potwierdza zgodność z dyrektywą dotyczącą urządzeń przeznaczonych do stref zagrożonych wybuchem. Producent deklaruje zgodność z obowiązującymi normami europejskimi oraz wymogami oznakowania CE.

Zastosowanie

Przekaźnik monitorujący termistorowy CM-MSS.31S stosuje się przede wszystkim do zabezpieczania silników elektrycznych przed przegrzaniem poprzez monitorowanie temperatury uzwojeń za pomocą czujników PTC. Urządzenie sprawdza się w aplikacjach wymagających ciągłej kontroli temperatury oraz szybkiego wyłączenia w przypadku przekroczenia dopuszczalnej wartości.

• Ochrona silników w pompach, wentylatorach, sprężarkach i innych maszynach wirujących.
• Zabezpieczenie transformatorów i dławików przed przeciążeniem termicznym.
• Integracja z systemami automatyki budynkowej i przemysłowej – sygnał wyjściowy może sterować stycznikami lub przekaźnikami wykonawczymi.
• Zastosowania w strefach zagrożonych wybuchem (ATEX) – ochrona silników w atmosferach wybuchowych.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe dwukomorowe umożliwiają pewne podłączenie przewodów o przekroju dobranym do prądu obciążenia. Moment dokręcania śrub należy stosować zgodnie z wytycznymi producenta. Po montażu zaleca się sprawdzenie poprawności działania za pomocą przycisku test/reset.

FAQ

• Czy przekaźnik ma sygnalizację LED stanu pracy? W dostarczonych danych nie ma informacji o diodzie sygnalizacyjnej. Urządzenie wyposażone jest w przycisk reset/test, który umożliwia ręczne sprawdzenie działania. Zalecamy zapoznanie się z pełną instrukcją producenta.
• Jaki jest stopień ochrony obudowy? W danych nie podano stopnia IP. Standardowo aparatura montowana na szynie DIN w rozdzielnicy ma ochronę IP20, jednak dla konkretnego modelu należy sprawdzić kartę katalogową producenta.
• Jak działa tryb pracy styku – obwód zamknięty czy otwarty? Przekaźnik CM-MSS.31S pracuje w trybie obwodu zamkniętego: w normalnej temperaturze czujnika PTC (niska rezystancja) przekaźnik jest załączony; wzrost temperatury powoduje wzrost rezystancji i wyłączenie przekaźnika. Dodatkowo monitorowane jest zwarcie i przerwanie przewodu czujnika.
