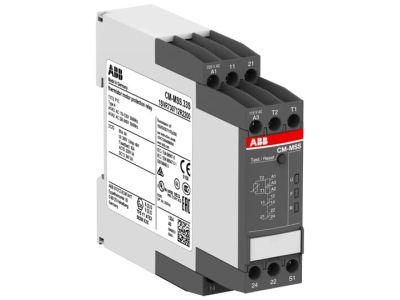

Przekaźnik monitorujący termistorowy, 110-130V AC / 220-240V AC, 2C/O, CM-MSS.33S, zaciski śrubowe | 1SVR730712R2200 ABB

Alternatywny kod produktu: 1SVR730712R2200

Opis i Kluczowe Cechy

Przekaźnik monitorujący termistorowy CM-MSS.33S (symbol 1SVR730712R2200) to zaawansowane zabezpieczenie silników i urządzeń elektrycznych przed przegrzaniem. Zaprojektowany do współpracy z czujnikami PTC, monitoruje obwód czujnika pod kątem zwarć i przerw, automatycznie resetuje się po usunięciu awarii lub umożliwia reset ręczny/zdalny. Przeznaczony do zasilania sterującego 110-130 V AC oraz 220-240 V AC, wyposażony w wyjście 2C/O (SPDT) o napięciu znamionowym 250 V / 4 A z dwukomorowymi zaciskami śrubowymi.

• Zasilanie 110-130V AC / 220-240V AC: Szeroki zakres napięć zasilających zapewnia kompatybilność z różnymi systemami sterowania.
• Wyjście 2C/O (SPDT) 250V/4A: Elastyczne sterowanie obwodami sygnalizacji/alarmu przy zachowaniu wysokiej niezawodności.
• Monitorowanie obwodu czujnika PTC: Automatyczna detekcja zwarć i przerw w obwodzie zabezpieczającego czujnika temperatury.
• Automatyczny/ręczny/zdalny reset: Szybkie przywrócenie pracy po usunięciu przyczyny awarii lub możliwość kontroli zewnętrznej.
• Certyfikacja ATEX: Do stosowania w strefach zagrożonych wybuchem 2 i 22 zgodnie z dyrektywą 94/9/EC.
• Przycisk resetowania/testowania: Szybka weryfikacja działania układu bez demontażu urządzenia.
• Dwukomorowe zaciski śrubowe: Solidne i pewne połączenia elektryczne, ułatwiające montaż i konserwację.

Zgodność z Normami

Przekaźnik CM-MSS.33S posiada certyfikację ATEX zgodnie z dyrektywą 94/9/EC (strefy 2 i 22) oraz spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych. Wyposażony w plombowaną pokrywę zabezpieczającą przed nieuprawnionymi modyfikacjami.

Zastosowanie

Przekaźnik monitorujący CM-MSS.33S przeznaczony jest do ochrony silników, pomp, wentylatorów i innych urządzeń elektrycznych przed uszkodzeniami spowodowanymi przegrzaniem.

• Zabezpieczenie silników trójfazowych i jednofazowych w przemyśle, energetyce i budownictwie.
• Monitorowanie temperatury w układach napędowych maszyn wirujących.
• Ochrona pomp głębinowych i innych urządzeń pracujących w trudnych warunkach.
• Stosowanie w strefach zagrożonych wybuchem (certyfikacja ATEX) – np. zakłady chemiczne, górnictwo, przetwórstwo paliw.
• Układy alarmowe i sygnalizacyjne wymagające niezawodnego monitorowania temperatury.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy montować w szafach sterowniczych lub obudowach zapewniających odpowiednią ochronę mechaniczną. Podłączenie zasilania i obwodu czujnika musi być wykonane z zachowaniem biegunowości i zalecanych przekrojów przewodów. Po montażu zaleca się przeprowadzenie testu działania przycisku resetowania i wyjścia sterującego. W strefach zagrożonych wybuchem montaż musi być zgodny z dodatkowymi wymaganiami ATEX.

FAQ

• Czy przekaźnik CM-MSS.33S nadaje się do pracy w strefach zagrożonych wybuchem? Tak, urządzenie posiada certyfikację ATEX dla stref 2 i 22, co pozwala na jego stosowanie w atmosferach wybuchowych zgodnie z dyrektywą 94/9/EC.
• Jakie czujniki temperatury współpracują z przekaźnikiem? Przekaźnik monitoruje obwody z czujnikami PTC (termistorami o dodatnim współczynniku temperaturowym).
• Czy wyjście 2C/O może być używane do bezpośredniego sterowania stycznikiem? Tak, wyjście 2C/O (250V/4A) jest odpowiednie do sterowania stycznikami i innymi urządzeniami o podobnym poborze prądu.
