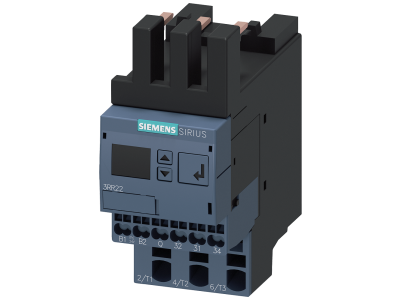

Przekaźnik nadzorczy do montażu na styczniku 3RT2, wielkość S00 Standard, 4-40A | 3RR2242-2FW30 Siemens

Alternatywny kod produktu: 3RR22422FW30

Opis i Kluczowe Cechy

Przekaźnik nadzorczy SIRIUS 3RR2242-2FW30 w wielkości S00 Standard to urządzenie przeznaczone do bezpośredniego montażu na stycznikach 3RT2 lub do montażu swobodnego (z odpowiednim wspornikiem). Umożliwia wielofazowe monitorowanie prądu w zakresie 4–40 A, co pozwala wykrywać przerwanie przewodu, zanik fazy, nieprawidłową kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika. Dzięki temu zwiększa się dostępność instalacji i skraca czas diagnostyki.

• Zakres pomiaru prądu 4–40 A: Monitorowanie w szerokim zakresie dla silników o różnych mocach – bez potrzeby stosowania oddzielnych przekładników prądowych.
• Bezpośredni montaż na stycznikach 3RT2 (S00): Eliminacja dodatkowego okablowania w obwodzie głównym – oszczędność miejsca i kosztów instalacji.
• Obsługa IO-Link (w wariancie cyfrowym): Szybka diagnostyka dzięki odczytowi wartości chwilowych, komunikatów statusu i jednoznacznych komunikatów błędów.
• Szeroki zakres napięcia zasilania: Uniwersalność zastosowania w różnych systemach na całym świecie – jeden model do wielu aplikacji.
• Regulowane warianty (analogowe, 2-fazowe, 3-fazowe z/bez IO-Link): Elastyczność konfiguracji – dopasowanie do potrzeb konkretnego procesu napędzanego.

Zgodność z Normami

Przekaźnik nadzorczy SIRIUS 3RR2 spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje bezpieczną pracę w obwodach przemysłowych.

Zastosowanie

Przekaźnik nadzorczy 3RR2242-2FW30 doskonale sprawdza się w układach napędowych wymagających ciągłego monitorowania prądu i szybkiej reakcji na nieprawidłowości. Służy do ochrony silników, transformatorów oraz innych odbiorników w automatyce budynkowej i przemysłowej.

• Monitorowanie pracy silnika: Wykrywanie przeciążeń, zaniku fazy, blokowania wirnika – zapobiega kosztownym awariom i przestojom.
• Wielofazowa kontrola prądu w całym procesie napędzanym: Jedno urządzenie zastępuje kilka przekładników, upraszczając układ.
• Integracja z systemami sterowania przez IO-Link: Przekazywanie szczegółowych danych diagnostycznych do PLC lub systemu SCADA.
• Montaż bezpośredni na styczniku 3RT2 lub jako urządzenie samodzielne z wspornikiem: Elastyczność zabudowy w szafie sterowniczej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika nadzorczego SIRIUS 3RR2 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku 3RT2 wielkości S00. Momenty dokręcania zacisków oraz przekroje przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta, z uwzględnieniem prądu obciążenia. W przypadku montażu swobodnego należy zastosować dedykowany wspornik.

FAQ

• Czy do pracy przekaźnika potrzebne są osobne przekładniki prądowe? Nie. Dzięki konstrukcji przystosowanej do bezpośredniego montażu na stycznikach 3RT2 lub zastosowaniu wbudowanego toru pomiarowego, urządzenie mierzy prąd bezpośrednio – nie wymaga zewnętrznych przekładników.
• Czy przekaźnik można zamontować samodzielnie, bez stycznika? Tak. Do montażu swobodnego dostępne są odpowiednie wsporniki, które umożliwiają zamocowanie urządzenia na szynie TH35 lub płycie montażowej.
• Jakie warianty funkcjonalne są dostępne dla tego modelu? Model 3RR2242-2FW30 należy do serii z regulacją cyfrową (z IO-Link). W zależności od potrzeb można wybrać wariant analogowy, 2-fazowy lub 3-fazowy (z IO-Link lub bez), a także różne zakresy pomiaru prądu i napięcia zasilania – szczegóły w karcie katalogowej.
