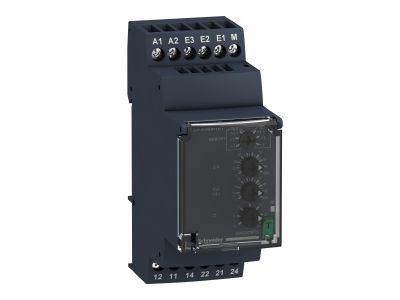

Przekaźnik monitorujący prąd 150MA-15A | RM35JA32MR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik monitorujący prąd Schneider Electric z serii Zelio Control, o numerze katalogowym RM35JA32MR, to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnej kontroli parametrów elektrycznych w sieciach jednofazowych. Urządzenie umożliwia monitorowanie natężenia prądu w szerokim zakresie od 150 mA do 15 A, oferując użytkownikowi wybór między detekcją nadprądową a podprądową. Dzięki zastosowaniu dwóch zestyków przełącznych typu DPDT (Double Pole Double Throw) o obciążalności 5 amperów, przekaźnik pozwala na jednoczesne sterowanie obwodami wykonawczymi oraz sygnalizację stanów alarmowych.

Kluczową zaletą konstrukcyjną jest szerokość obudowy wynosząca zaledwie 35 mm, co odpowiada standardowemu wymiarowi 3-biegunowego wyłącznika nadprądowego. Taka kompaktowa budowa pozwala na optymalne wykorzystanie miejsca w rozdzielnicy i łatwą integrację na szynie DIN. Urządzenie zostało wyposażone w elastyczny układ zasilania akceptujący napięcia od 24 V do 240 V AC/DC, co gwarantuje stabilną pracę nawet w systemach narażonych na wahania napięcia zasilającego. Dodatkowo, zintegrowana funkcja pamięci błędów oraz diody LED informujące o statusie pracy znacząco ułatwiają diagnostykę układu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Jako element oferty Schneider Electric, przekaźnik RM35JA32MR spełnia wymagania dyrektyw dotyczących aparatury niskonapięciowej, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Urządzenie posiada stopień ochrony zapewniający bezpieczną eksploatację wewnątrz obudów sterowniczych, a przezroczysta, zamykana pokrywa frontowa chroni nastawy przed nieautoryzowaną ingerencją osób trzecich, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

Zastosowanie

Wielofunkcyjny charakter przekaźnika RM35JA32MR sprawia, że jest on idealnym rozwiązaniem dla szerokiego spektrum aplikacji w automatyce budynkowej i przemysłowej. Doskonale sprawdza się w:

• Systemach podnoszenia i transportu bliskiego: ochrona silników przed przeciążeniem.
• Przemyśle opakowaniowym i tekstylnym: monitorowanie pracy napędów i wykrywanie zablokowania maszyn.
• Gospodarce wodno-ściekowej: kontrola pracy pomp i zabezpieczenie przed suchobiegiem poprzez detekcję podprądową.
• Modernizacji starszych instalacji: możliwość implementacji zaawansowanej logiki kontrolnej bez konieczności stosowania sterowników PLC.
• Panelach kontrolnych: monitorowanie zmian prądu w celu precyzyjnego zarządzania energią.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co pozwala na szybką instalację w dowolnej pozycji. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem zaleca się ustawienie progów zadziałania oraz zwłoki czasowej za pomocą potencjometrów znajdujących się pod przezroczystą osłoną. Dzięki szerokiemu zakresowi napięcia zasilania (24-240V), urządzenie można zasilać bezpośrednio z obwodu sterowania lub głównej sieci zasilającej.

FAQ

• Czy przekaźnik posiada funkcję pamięci błędu? Tak, urządzenie oferuje funkcję pamięci, która pozwala na zatrzymanie stanu alarmowego do momentu ręcznego zresetowania, co ułatwia identyfikację przyczyn awarii.
• Jaki jest zakres monitorowanego prądu? Przekaźnik RM35JA32MR obsługuje zakres od 150 mA do 15 A, co czyni go bardzo uniwersalnym narzędziem w diagnostyce prądowej.
• Czy nastawy są zabezpieczone przed przypadkową zmianą? Tak, przekaźnik posiada przezroczystą, zamykaną pokrywę, która skutecznie chroni potencjometry przed przypadkowym przestawieniem lub ingerencją osób niepowołanych.
• Czy urządzenie wymaga sterownika PLC do pracy? Nie, jest to autonomiczny kontroler wielofunkcyjny, który może samodzielnie zarządzać wyłączaniem i sygnalizacją błędów.
