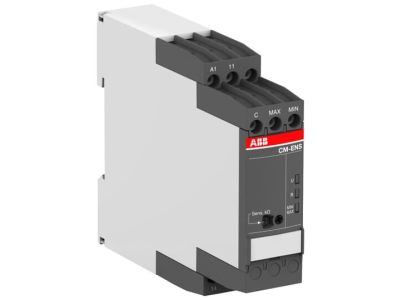

Przekaźnik monitorujący poziom cieczy 5-100kOhm sterowanie 110-130V AC / 220-240V AC 1C/O CM-ENS.13S | 1SVR730850R2100 ABB

Alternatywny kod produktu: 1SVR730850R2100

Opis i Kluczowe Cechy

Przekaźnik monitorujący poziom cieczy CM-ENS.13S (symbol 1SVR730850R2100) to zaawansowane urządzenie zabezpieczające instalacje przed suchobiegiem pomp lub przepełnieniem zbiorników. Działa w zakresie napięcia sterującego 110–130 V AC oraz 220–240 V AC, oferując 1 wyjście typu C/O (SPDT) z maksymalnym obciążeniem 250 V / 4 A. Idealny do monitorowania poziomu cieczy przewodzących w systemach nawadniania, przemyśle chemicznym i instalacjach wodociągowych.

• Regulowana czułość (5–100 kΩ): Dostosowanie zakresu pomiarowego do konkretnych parametrów cieczy – eliminuje fałszywe alarmy i zapewnia precyzyjną detekcję poziomu.
• Technologia obwodu otwartego: Zapewnia natychmiastowe przerwanie zasilania pompy w momencie wykrycia braku cieczy, chroniąc urządzenia przed uszkodzeniem.
• 1 wyjście C/O (SPDT) 250V/4A: Uniwersalne sterowanie sygnalizacją, pompami lub zaworami bez konieczności stosowania dodatkowych modułów.
• Zaciski śrubowe z podziałem na dwie komory: Ułatwiają montaż i zapewniają trwałe połączenia elektryczne nawet w trudnych warunkach przemysłowych.
• Regulacja napięcia sterującego: Praca zasilania 110–130 V AC lub 220–240 V AC – elastyczność montażu w różnych sieciach elektroenergetycznych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z dyrektywami dotyczącymi urządzeń niskonapięciowych.

Zastosowanie

Przekaźnik CM-ENS.13S znajduje zastosowanie w instalacjach wymagających ciągłego monitorowania poziomu cieczy przewodzących, gdzie konieczna jest ochrona przed suchobiegiem pomp lub awaryjnym przepełnieniem zbiorników.

• Ochrona pomp wodnych w systemach nawadniających i przeciwpożarowych – automatyczne wyłączenie w przypadku spadku poziomu wody.
• Monitorowanie poziomu cieczy w zbiornikach przemysłowych i chemicznych – zapobieganie awariom i zanieczyszczeniom.
• Zastosowanie w oczyszczalniach ścieków i systemach uzdatniania wody – precyzyjna detekcja poziomu mediów przewodzących.
• Sterowanie sygnalizacją świetlną lub dźwiękową w przypadku zagrożenia brakiem cieczy lub przepełnieniem.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilającego. Przekaźnik należy zamontować w miejscu chronionym przed wilgocią i pyłem, zgodnie z zaleceniami producenta. Elektrody pomiarowe należy umieścić w odpowiedniej odległości od siebie i od ścian zbiornika, aby zapewnić dokładne działanie układu. Zaciski śrubowe dokręcić z zalecanym momentem, aby uniknąć poluzowania połączeń. Po montażu przeprowadzić test działania układu, sprawdzając reakcję na zmianę poziomu cieczy.

FAQ

• Jakie jest maksymalne obciążenie styku wyjściowego? Wyjście przekaźnika obsługuje obciążenie 250 V AC przy prądzie 4 A – wystarczające do sterowania pompami, zaworami lub sygnalizacją.
• Czy czułość jest regulowana? Tak, zakres czułości można dostosować w przedziale 5–100 kΩ za pomocą potencjometrów umieszczonych na froncie urządzenia.
• Do jakich cieczy nadaje się ten przekaźnik? Urządzenie monitoruje poziom cieczy przewodzących, takich jak woda, roztwory wodne, niektóre chemikalia. Nie nadaje się do cieczy nieprzewodzących (np. oleje).
