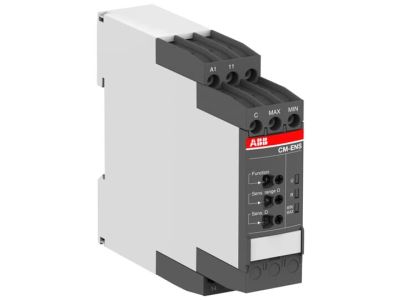

Przekaźnik monitorujący poziom cieczy 0,1-1000kOhm, sterowanie 24-240V AC/DC, 1C/O, CM-ENS.21S | 1SVR730850R0200 ABB

Alternatywny kod produktu: 1SVR730850R0200

Opis i Kluczowe Cechy

Przekaźnik monitorujący poziom cieczy CM-ENS.21S (symbol 1SVR730850R0200) to zaawansowane urządzenie zabezpieczające układy napełniania zbiorników i pompy przed niekontrolowanym zanikiem medium roboczego. Zasilany napięciem 24–240 V AC/DC, wyposażony w wyjście 1C/O (przełączne) o obciążalności 250 V / 4 A, pozwala na bezpośrednie sterowanie odbiornikami w instalacjach przemysłowych. Umożliwia regulację czułości monitorowania w zakresie 0,1–1000 kΩ za pomocą zewnętrznego potencjometru, co zapewnia elastyczność w różnych aplikacjach.

• Zasilanie 24–240 V AC/DC: Szeroki zakres napięć zasilających pozwala na zastosowanie urządzenia w różnych sieciach energetycznych bez konieczności stosowania dodatkowych przetwornic.
• Wyjście 1C/O (SPDT), 250 V / 4 A: Elastyczne sterowanie odbiornikami – od awaryjnego zatrzymania pompy po sygnalizację poziomu medium w zbiorniku.
• Regulowana czułość 0,1–1000 kΩ: Możliwość dostosowania progu detekcji do rezystancji konkretnej cieczy roboczej (np. wody, oleju, płynów agresywnych).
• Potencjometry regulacyjne z przodu: Szybka i precyzyjna kalibracja urządzenia bezpośrednio na obiekcie bez konieczności demontażu.
• Dwukomorowe zaciski śrubowe: Ułatwione i bezpieczne podłączanie przewodów – zapobiega przypadkowemu zwarciu i ułatwia montaż w gęstych szafach sterowniczych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa maszynowego. Posiada oznaczenie CE oraz deklarację zgodności z normami IEC 60255 (przekaźniki pomiarowe) i EN 61010 (wyposażenie elektryczne do pomiarów).

Zastosowanie

Przekaźnik monitorujący CM-ENS.21S znajduje zastosowanie w instalacjach wymagających ciągłej kontroli poziomu cieczy, zapobiegając awariom i stratom energetycznym.

• Ochrona pomp przed suchobiegiem w układach wodociągowych, systemach chłodzenia i nawadniania.
• Zapobieganie przepełnieniu zbiorników w przemyśle chemicznym, energetyce i gospodarce wodno-kanalizacyjnej.
• Monitorowanie poziomu elektrolitów w akumulatorach przemysłowych i systemach uzdatniania wody.
• Sterowanie sygnalizacją świetlną lub dźwiękową w przypadku awaryjnego stanu medium (niski/nadmiar poziomu).

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilającego i zabezpieczeniu układu przed przypadkowym uruchomieniem. Urządzenie należy zamontować w szafie sterowniczej lub obudowie chroniącej przed wilgocią i pyłem. Podłączenie elektrod pomiarowych musi uwzględniać rezystancję cieczy roboczej – kalibracja potencjometrów powinna być przeprowadzona zgodnie z dokumentacją techniczną. Zaciski śrubowe dokręcić z zalecanym momentem, aby zapewnić pewny styk elektryczny. W przypadku stosowania w środowiskach agresywnych chemicznie, zaleca się dodatkową ochronę obudowy (np. pokrywa przezroczysta).

FAQ

• Czy przekaźnik CM-ENS.21S wymaga zewnętrznego zasilania sterującego? Tak, urządzenie wymaga ciągłego zasilania napięciem 24–240 V AC/DC dla poprawnego działania układu monitorującego.
• Jaki jest zakres regulacji czułości? Czułość urządzenia jest regulowana w zakresie 0,1–1000 kΩ, co umożliwia dostosowanie do różnych typów cieczy roboczych.
• Czy urządzenie można stosować z elektrodami nieprzewodzącymi? Nie – przekaźnik monitoruje poziom cieczy przewodzących, dlatego elektrody muszą być zanurzone w medium o odpowiedniej rezystancji.
