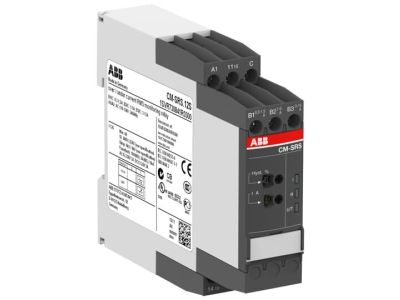

Przekaźnik monitorujący natężenie prądu 0,3-15A, 24-240V AC/DC, 1C/O, CM-SRS.12S, zaciski śrubowe | 1SVR730840R0300 ABB

Alternatywny kod produktu: 1SVR730840R0300

Opis i Kluczowe Cechy

Przekaźnik monitorujący natężenie prądu CM-SRS.12S (symbol 1SVR730840R0300) to zaawansowane urządzenie z gamy jednofazowych przekaźników monitorujących, przeznaczone do precyzyjnego wykrywania przetężenia lub niedoboru prądu w obwodach o napięciu sterującym 24-240V AC/DC. Wyposażony w jeden styk wyjściowy 1C/O (przełączny) o obciążalności 250V/4A, działa w oparciu o pomiar wartości skutecznej RMS zarówno dla prądów stałych, jak i przemiennych. Dzięki trzem zakresom pomiarowym: 0,3-1,5A, 1-5A i 3-15A, zapewnia elastyczność zastosowań w różnych instalacjach.

• Zakres pomiarowy 0,3-15A (3 zakresy): Obsługa prądów o różnym natężeniu – od niskich wartości w układach sterowania po wyższe prądy w obwodach zasilających.
• Napięcie zasilania 24-240V AC/DC: Kompatybilny z szerokim spektrum instalacji – zarówno niskonapięciowych DC, jak i standardowych sieci AC.
• 1 styk wyjściowy 1C/O (250V/4A): Zapewnia możliwość sterowania innymi elementami układu sygnalizacji, blokady lub odłączenia zasilania w przypadku wykrycia nieprawidłowości.
• Regulowana histereza 3-30%: Dostosowanie czułości reakcji na zmiany prądu – minimalizuje ryzyko fałszywych alarmów podczas normalnej pracy instalacji.
• Zaciski śrubowe z dwukomorową konstrukcją: Ułatwiają montaż i zapewniają pewny kontakt elektryczny nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Przekaźnik spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Przekaźnik CM-SRS.12S znajduje zastosowanie w instalacjach, gdzie wymagana jest ciągła kontrola natężenia prądu w celu zapewnienia bezpieczeństwa i ochrony urządzeń.

• Monitorowanie obwodów zasilających maszyn przemysłowych – wykrywanie przetężenia i niedoboru prądu.
• Ochrona układów sterowania i automatyki przed nieprawidłowym obciążeniem.
• Stosowanie w systemach kontroli dostępu lub awaryjnego odłączania zasilania.
• Zastosowania w instalacjach fotowoltaicznych i energetyce odnawialnej – monitorowanie prądów w obwodach DC i AC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przekaźnik należy zamontować na szynie DIN lub w obudowie z zachowaniem odpowiednich odstępów izolacyjnych. Zaciski śrubowe należy dokręcić zgodnie z zalecanym momentem obrotowym (szczegółowe dane w dokumentacji producenta). Przewód pomiarowy należy poprowadzić w taki sposób, aby unikać zakłóceń elektromagnetycznych. Po zamontowaniu należy przeprowadzić testy działania z uwzględnieniem regulacji histerezy.

FAQ

• Jakie są dostępne zakresy pomiarowe prądu? Przekaźnik oferuje trzy zakresy: 0,3-1,5A, 1-5A i 3-15A – umożliwia to dobór odpowiedniego trybu pracy do specyfiki monitorowanego obwodu.
• Czy przekaźnik może pracować z prądem stałym (DC)? Tak, urządzenie mierzy zarówno prądy przemienne (AC), jak i stałe (DC) z wykorzystaniem pomiaru wartości skutecznej RMS.
• Jakie są dostępne opcje dodatkowego zabezpieczenia? Jako wyposażenie dodatkowe dostępna jest przezroczysta, plombowana pokrywa – chroni przed nieuprawnioną zmianą nastaw i zabezpiecza regulację histerezy.
