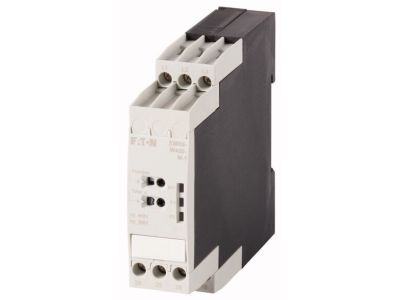

Przekaźnik monitorujący napięcie, załączenie i wyłączenie z opóźnieniem, 400VAC, EMR6-W400-M-1 EMR6 | 184778 Eaton

Alternatywny kod produktu: EMR6-W400-M-1

Opis i Kluczowe Cechy

Przekaźnik monitorujący napięcie EMR6-W400-M-1 (symbol 184778) służy do nadzoru sieci trójfazowych 400 V AC. Urządzenie oferuje regulowane opóźnienie załączania i wyłączania w zakresie 0,1–30 s oraz regulowany próg asymetrii od 2% do 25% wartości średniej napięć fazowych. Dzięki szerokości 22,5 mm umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy. Kompaktowa konstrukcja i zatrzaskowe mocowanie na szynie IEC/EN 60715 ułatwiają szybki montaż.

• Napięcie zasilania 400 V AC, 50/60 Hz: przystosowany do bezpośredniego podłączenia w typowych sieciach trójfazowych bez dodatkowego zasilacza.
• Regulowane opóźnienie załączania/wyłączania (0,1–30 s): umożliwia dopasowanie czasów reakcji do wymagań aplikacji, np. pomijanie krótkich zaników napięcia.
• Regulowany próg asymetrii (2–25%): pozwala na wykrywanie nieprawidłowych różnic napięć między fazami, chroniąc odbiorniki przed uszkodzeniami.
• Monitorowanie kolejności faz (możliwość dezaktywacji), zaniku fazy, przepięcia i podnapięcia: kompleksowa ochrona przed najczęstszymi zakłóceniami w sieci trójfazowej.
• Szerokość 22,5 mm i mocowanie zatrzaskowe: minimalne zajęcie miejsca na szynie TH35, szybki montaż i łatwa wymiana w rozdzielnicy modułowej.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC, UL, CSA, CCC oraz posiada certyfikat GL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik EMR6-W400-M-1 przeznaczony jest do ochrony i nadzoru sieci trójfazowych 400 V AC w obwodach sterowania i automatyki. Sprawdza się w aplikacjach wymagających wykrywania asymetrii, zaniku faz, przepięć i podnapięć.

• Ochrona silników elektrycznych przed pracą na dwóch fazach lub asymetrią napięcia.
• Nadzór agregatów prądotwórczych i systemów UPS – kontrola kolejności faz i napięcia.
• Automatyka budynkowa – sterowanie pracą pomp, wentylatorów i klimatyzatorów z opóźnieniem czasowym.
• Instalacje przemysłowe – monitorowanie jakości zasilania w szafach sterowniczych i rozdzielnicach głównych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie osoba z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania zatrzaskowego na szynie montażowej TH35 (IEC/EN 60715). Przed podłączeniem należy sprawdzić zgodność parametrów sieci z danymi na tabliczce znamionowej. Przekroje przewodów dobrać zgodnie z obowiązującymi normami oraz dokumentacją producenta. Moment dokręcania śrub zacisków stosować według specyfikacji w instrukcji.

FAQ

• Jaki jest zakres regulacji opóźnienia załączania/wyłączania? Opóźnienie można ustawić w zakresie od 0,1 s do 30 s, a także całkowicie wyłączyć (0 s).
• Jaki próg asymetrii można ustawić? Próg asymetrii reguluje się w zakresie od 2% do 25% wartości średniej napięć fazowych.
• Czy można wyłączyć kontrolę kolejności faz? Tak, funkcję monitorowania kolejności faz można dezaktywować, co pozwala na pracę w sieciach z nieustaloną kolejnością (np. za przełącznikiem sieć-agregat).
