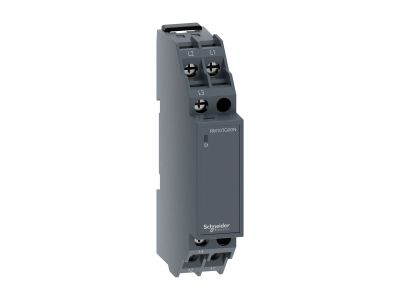

Przekaźnik monitorujący napięcie, zakres 208 do 480 VAC, kolejność faz, zanik fazy, 1 CO, Harmony | RM10TG00N Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik monitorujący napięcie w zakresie 208–480 VAC to kompaktowe urządzenie przeznaczone do kontroli sieci trójfazowych. Wąski profil o szerokości 17,5 mm umożliwia łatwy montaż na szynie DIN, oszczędzając miejsce w szafie sterowniczej. Przekaźnik monitoruje własne zasilanie oraz wykrywa zanik fazy i nieprawidłową kolejność faz, automatycznie wyłączając przekaźnik wyjściowy w przypadku awarii.

• Zakres napięcia 208–480 VAC: Kompatybilny z szeroką gamą sieci trójfazowych, stosowanych w automatyce przemysłowej, maszynach i systemach zasilania.
• Monitorowanie kolejności i zaniku faz: Zapobiega uszkodzeniom silników i urządzeń wrażliwych na nieprawidłowe zasilanie, chroniąc instalację przed awariami.
• Kompaktowa szerokość 17,5 mm: Umożliwia montaż w gęsto upakowanych szafach sterowniczych, oszczędzając cenną przestrzeń montażową.
• 1 zestyk CO (przełączny): Elastyczne sterowanie obwodami sygnalizacji lub blokady w przypadku awarii zasilania.
• Samomonitorowanie zasilania: Przekaźnik automatycznie reaguje na zanik napięcia, zapewniając natychmiastową reakcję systemu.

Zgodność z Normami

Przekaźnik spełnia wymogi międzynarodowych standardów bezpieczeństwa i certyfikacji, posiadając oznaczenia CE, cULus, CCC oraz UKCA. Został zaprojektowany zgodnie z normami dotyczącymi automatyki przemysłowej i ochrony silników elektrycznych.

Zastosowanie

Przekaźnik monitorujący napięcie znajduje zastosowanie w systemach wymagających ciągłej kontroli zasilania trójfazowego, gdzie awaria może prowadzić do uszkodzenia maszyn lub zagrożenia bezpieczeństwa.

• Monitorowanie sieci zasilania w maszynach pakujących, podnośnikach i systemach transportowych.
• Ochrona silników wentylatorów, pomp i sprężarek przed nieprawidłową kolejnością faz lub zanikiem napięcia.
• Stosowanie w systemach HVAC, kompresorach i innych urządzeniach przemysłowych wymagających stabilnego zasilania.
• Sterowanie sygnalizacją awaryjną lub blokadami bezpieczeństwa w przypadku wykrycia nieprawidłowości w zasilaniu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na szynie DIN w odpowiednio przygotowanej szafie sterowniczej. Przed podłączeniem należy upewnić się, że napięcie zasilania mieści się w zakresie 208–480 VAC. Przewody zasilające należy podłączyć zgodnie z oznaczeniami na urządzeniu, zachowując odpowiednią kolejność faz. Po montażu przeprowadzić testy działania, symulując zanik fazy lub nieprawidłową kolejność w celu weryfikacji poprawności działania.

FAQ

• Czy przekaźnik działa tylko z sieciami trójfazowymi? Tak, urządzenie jest przeznaczone do monitorowania sieci trójfazowych w zakresie 208–480 VAC.
• Jakie są konsekwencje zaniku fazy? Zanik fazy powoduje natychmiastowe wyłączenie przekaźnika wyjściowego, co może prowadzić do zatrzymania maszyny lub uruchomienia procedur awaryjnych w celu ochrony instalacji.
• Czy urządzenie wymaga dodatkowego zasilania sterującego? Nie, przekaźnik monitoruje własne zasilanie i reaguje na nieprawidłowości w sieci trójfazowej.
