Przekaźnik monitorujący napięcie 3x350-580V AC, 0,01-30s, 2C/O, CM-MPN.52S, zaciski śrubowe | 1SVR750487R8300 ABB

Alternatywny kod produktu: 1SVR750487R8300

Opis i Kluczowe Cechy

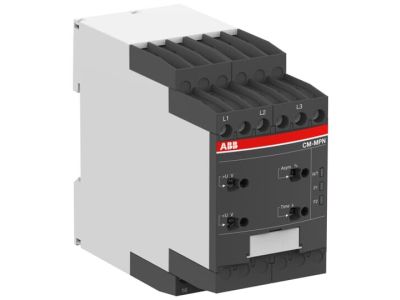

Przekaźnik monitorujący napięcie CM-MPN.52S (symbol 1SVR750487R8300) to zaawansowane urządzenie zabezpieczające do monitorowania napięcia trójfazowego w zakresie 350-580V AC. Wyposażony w 2 styki przełączne NO/NC oraz zaciski śrubowe, zapewnia szybką reakcję na zmiany napięcia w instalacjach przemysłowych, rozdzielniach i maszynach.

• Zakres monitorowania napięcia 3x350-580V AC: Chroni układy przed nieprawidłowym napięciem zasilania, które mogłoby uszkodzić odbiorniki lub zagrażać bezpieczeństwu.
• Czas reakcji 0,01-30 sekund: Możliwość precyzyjnego ustawienia czasu opóźnienia zadziałania, dostosowanego do specyfiki chronionego obwodu.
• 2 styki przełączne (2C/O): Uniwersalne wyjście do sygnalizacji alarmowej, odłączenia zasilania lub sterowania awaryjnego.
• Zaciski śrubowe: Solidne połączenie elektryczne o wysokiej niezawodności, ułatwiające montaż i konserwację.
• Kompaktowa konstrukcja modułowa: Montaż na szynie DIN 35 mm – oszczędność miejsca w szafach sterowniczych i rozdzielniach.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących urządzeń elektrycznych niskiego napięcia oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z normami IEC 60255, IEC 61810 i VDE 0660.

Zastosowanie

Przekaźnik CM-MPN.52S przeznaczony jest do ochrony wrażliwych układów elektrycznych przed skutkami wahań napięcia, zaników fazy lub nieprawidłowego zakresu napięcia zasilającego.

• Ochrona napędów trójfazowych w maszynach przemysłowych przed nieprawidłowymi stanami zasilania.
• Zabezpieczenie rozdzielnic niskiego napięcia w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Monitorowanie napięcia w układach automatyki i sterowania, gdzie stabilność zasilania jest krytyczna.
• Stosowany jako element systemów awaryjnego odłączenia zasilania w przypadku zaniku napięcia lub jego wahań poza dopuszczalnym zakresem.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej instalacji. Przekaźnik montować na szynie DIN 35 mm w pozycji pionowej. Zaciski śrubowe dokręcać z odpowiednim momentem zgodnie z dokumentacją techniczną (zalecany moment: 0,5-0,6 Nm). Podłączenie należy wykonać zgodnie z oznaczeniami na obudowie: L1, L2, L3 – napięcie zasilania, A1, A2 – sterowanie, 11-14, 21-24 – styki przełączne. Przed uruchomieniem sprawdzić poprawność podłączenia i zakres napięcia.

FAQ

• Jakie jest typowe zastosowanie dla dwóch styków przełącznych (2C/O)? Dwa styki pozwalają na jednoczesne sterowanie dwoma niezależnymi obwodami sygnalizacji (np. alarmowej i blokady awaryjnej) lub rozłączanie dwóch faz w układzie trójfazowym.
• Czy przekaźnik może współpracować z napięciem stałym? Nie – urządzenie przeznaczone jest wyłącznie do pracy z napięciem przemiennym 3x350-580V AC.
• Jak ustawić czas reakcji 0,01-30 sekund? Czas opóźnienia zadziałania regulowany jest pokrętłem na froncie urządzenia lub programowo w zaawansowanych modelach. Dokładny sposób regulacji zależy od wersji urządzenia – sprawdź dokumentację techniczną.
