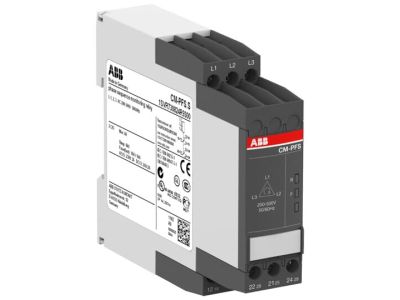

Przekaźnik monitorujący napięcie 3x200-500V AC, 2C/O, CM-PFS.S, zaciski śrubowe | 1SVR730824R9300 ABB

Opis i Kluczowe Cechy

Przekaźnik CM-PFS.S to zaawansowane urządzenie z prestiżowej rodziny trójfazowych przekaźników monitorujących CM firmy ABB. Został zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa i ciągłości pracy w układach zasilania trójfazowego. Urządzenie pracuje w szerokim zakresie znamionowego napięcia pomiarowego od 200 V do 500 V AC, co czyni je uniwersalnym rozwiązaniem dla różnorodnych sieci przemysłowych. Kluczową funkcjonalnością przekaźnika jest precyzyjne monitorowanie dwóch krytycznych parametrów: utraty fazy oraz poprawnej sekwencji faz. Dzięki stałym wartościom progowym, urządzenie gwarantuje stabilną i przewidywalną reakcję na anomalie sieciowe, eliminując ryzyko błędnej konfiguracji przez personel.

• Dwa wyjścia bezpotencjałowe (2 C/O): Przekaźnik wyposażony jest w dwa styki przełączne o obciążalności znamionowej 250 V / 4 A, co pozwala na jednoczesne sterowanie obwodem wykonawczym oraz sygnalizację stanu do systemów nadrzędnych (np. sterowników PLC).
• Technologia zacisków dwukomorowych: Zastosowanie innowacyjnych zacisków śrubowych umożliwia podłączenie przewodów o różnych przekrojach, zapewniając trwały i pewny styk elektryczny, odporny na wibracje.
• Niezawodność ABB: Konstrukcja oparta na wieloletnim doświadczeniu w inżynierii elektro-technicznej zapewnia długą żywotność urządzenia nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej i zabezpieczającej. Spełnia wymagania dyrektyw niskonapięciowych oraz norm kompatybilności elektromagnetycznej (EMC), co jest niezbędne do bezpiecznego wdrożenia w profesjonalnych instalacjach B2B na terenie Unii Europejskiej i rynków światowych. Posiada certyfikację CE oraz inne branżowe atesty potwierdzające wysoką jakość wykonania komponentów elektronicznych.

Zastosowanie

Przekaźnik CM-PFS.S znajduje szerokie zastosowanie wszędzie tam, gdzie ochrona odbiorników trójfazowych przed nieprawidłowym kierunkiem obrotów lub zanikiem zasilania jest priorytetem. Idealnie sprawdza się w:

• Układach napędowych: Ochrona silników elektrycznych przed przegrzaniem w wyniku zaniku fazy oraz przed uszkodzeniami mechanicznymi wynikającymi z niewłaściwego kierunku obrotów.
• Systemach HVAC: Zabezpieczenie sprężarek i wentylatorów w dużych instalacjach klimatyzacyjnych.
• Automatyce budynkowej i przemysłowej: Monitorowanie zasilania w szafach sterowniczych i rozdzielnicach głównych.
• Przenośnikach i liniach produkcyjnych: Zapobieganie awariom maszyn wymagających stałej sekwencji faz do poprawnej pracy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik CM-PFS.S jest przystosowany do montażu na standardowej szynie DIN (35 mm), co ułatwia jego integrację w typowych szafach elektrycznych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować zalecany moment dokręcania śrub, aby uniknąć przegrzania styków lub uszkodzenia gwintów.
• Prowadzenie przewodów: Dzięki dwukomorowym zaciskom możliwe jest estetyczne i bezpieczne rozdzielenie przewodów zasilających od sygnałowych.
• Pozycję pracy: Urządzenie jest zaprojektowane do pracy w pionowej pozycji montażowej, co optymalizuje odprowadzanie ciepła z układów elektronicznych.

FAQ

1. Czy progi zadziałania przekaźnika CM-PFS.S są regulowane?
Nie, ten model posiada stałe wartości progowe, co zapewnia prostotę instalacji i eliminuje ryzyko przypadkowej zmiany nastaw w trakcie eksploatacji.

2. Co się dzieje w przypadku wykrycia błędnej sekwencji faz?
W momencie wykrycia nieprawidłowej kolejności faz, styki wyjściowe przekaźnika zmieniają swój stan, co może zostać wykorzystane do natychmiastowego odłączenia zasilania od odbiornika, chroniąc go przed uszkodzeniem.

3. Czy urządzenie wymaga dodatkowego zasilania pomocniczego?
Przekaźnik CM-PFS.S jest zasilany bezpośrednio z obwodu pomiarowego (napięcie 200-500 V AC), co upraszcza okablowanie wewnątrz rozdzielnicy.
