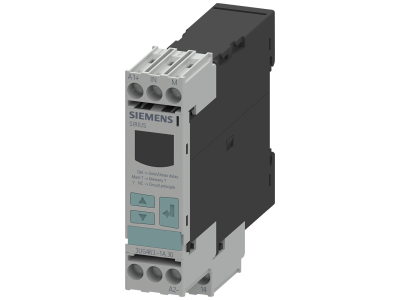

Cyfrowy przekaźnik nadzorczy do monitorowania napięcia, 22,5mm od 10-600V AC/DC | 3UG4632-1AA30 Siemens

Alternatywny kod produktu: 3UG46321AA30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy napięcia z serii SIRIUS 3UG4, oznaczony symbolem 3UG4632-1AA30, przeznaczony do ciągłego monitorowania napięć stałych i przemiennych w zakresie od 10 do 600 V AC/DC. Dzięki szerokości zaledwie 22,5 mm urządzenie minimalizuje zajmowaną przestrzeń w szafie sterowniczej, a cyfrowa regulacja progów umożliwia precyzyjne dopasowanie do wymagań chronionego obwodu.

• Zakres napięcia monitorowanego 10‑600 V AC/DC: uniwersalne zastosowanie zarówno w instalacjach niskiego napięcia, jak i w obwodach pomocniczych – jeden przyrząd pokrywa szeroki wachlarz potrzeb.
• Szerokość 22,5 mm: kompaktowa obudowa pozwala zaoszczędzić miejsce na szynie DIN, co ułatwia rozbudowę rozdzielnic i szaf sterowniczych.
• Programowalne tryby monitorowania: możliwość wyboru kontroli spadku poniżej progu, przekroczenia progu lub monitorowania okienkowego – elastyczność w ochronie przed zanikiem, przepięciami czy odchyleniami napięcia.
• Parametryzacja czasów opóźnienia i charakterystyki RESET: dostosowanie reakcji do specyfiki procesu technologicznego, redukcja fałszywych alarmów i niepotrzebnych wyłączeń.
• Zdejmowane zaciski (śrubowe lub sprężynowe): szybki montaż i demontaż bez narzędzi, a w wersji sprężynowej – odporne na wibracje i bezobsługowe połączenie przewodów.

Zgodność z Normami

Przekaźnik posiada międzynarodowe certyfikaty oraz oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Urządzenie może być stosowane w instalacjach przemysłowych i komercyjnych na całym świecie, spełniając standardy bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Cyfrowy przekaźnik nadzorczy napięcia sprawdza się wszędzie tam, gdzie niezbędne jest ciągłe monitorowanie parametrów sieci i natychmiastowa reakcja na odchylenia. Jego wszechstronność obejmuje zarówno proste, jak i złożone układy automatyki.

• Ochrona urządzeń przed uszkodzeniem w przypadku zaniku lub przepięcia – np. silników, zasilaczy, sterowników PLC.
• Zabezpieczenie akumulatorów przed głębokim rozładowaniem – odłączenie odbiornika po spadku napięcia poniżej bezpiecznego progu.
• Dołączanie odbiornika dopiero po osiągnięciu zdefiniowanego napięcia minimalnego – np. w układach rozruchu lub sekwencyjnego załączania.
• Monitorowanie okienkowe w aplikacjach wymagających utrzymania napięcia w wąskich granicach (automatyka budynkowa, linie produkcyjne).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przekaźnik przeznaczony jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalne obciążenie prądowe styków.

FAQ

• Jaki zakres napięcia może monitorować przekaźnik 3UG4632-1AA30? Urządzenie pracuje w zakresie od 10 do 600 V zarówno dla napięcia stałego (DC), jak i przemiennego (AC), co czyni je uniwersalnym narzędziem do większości typowych zastosowań.
• Jakie tryby monitorowania są dostępne? Przekaźnik można skonfigurować do wykrywania spadku poniżej progu, przekroczenia progu lub do monitorowania okienkowego (przekroczenia górnego i dolnego progu). Ustawienia dokonuje się cyfrowo za pomocą elementów na obudowie.
• Czy zaciski można łatwo wymienić lub odłączyć? Tak, wszystkie wersje wyposażono w zdejmowane zaciski. W zależności od wybranej techniki przyłącza (śrubowe lub sprężynowe) pozwalają one na szybkie podłączenie przewodów oraz wygodną wymianę urządzenia bez wykręcania przewodów.
