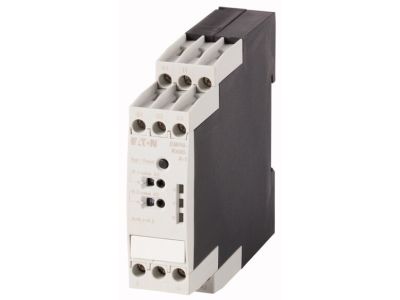

Przekaźnik monitorujący izolację, 0 - 400 V AC, 1 - 100 kV EMR6-R400-A-1 EMR6 | 184773 Eaton

Alternatywny kod produktu: EMR6-R400-A-1

Opis i Kluczowe Cechy

Przekaźnik monitorujący izolację typu EMR6-R400-A-1 (indeks 184773) przeznaczony jest do ciągłego nadzoru rezystancji izolacji w nieuziemionych sieciach prądu przemiennego o napięciu roboczym od 0 do 400 V AC. Urządzenie oferuje regulowany zakres czułości 1–100 kΩ, co pozwala precyzyjnie dostosować próg alarmu do specyfiki monitorowanej instalacji. Szerokość modułu wynosi zaledwie 22,5 mm, co umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Regulowany zakres czułości 1–100 kΩ: Umożliwia ustawienie progu zadziałania odpowiedniego do wymogów danej instalacji, zapewniając wczesne wykrywanie pogorszenia izolacji.
• Uniwersalne napięcie zasilania 24–240 V AC/DC: Przekaźnik może być zasilany z różnych źródeł, co ułatwia integrację w istniejących systemach bez konieczności stosowania dodatkowych konwerterów.
• Monitorowane napięcie 0–400 V AC: Urządzenie nadaje się do nadzoru sieci trójfazowych i dwufazowych niskiego napięcia, typowych w obiektach przemysłowych i komercyjnych.
• Wizualna sygnalizacja LED oraz przycisk test/reset: Diody LED informują o stanie pracy, a przycisk na urządzeniu lub zewnętrzne wejście sterujące umożliwia ręczne testowanie i kasowanie alarmów.
• Konfigurowalna nieulotna pamięć błędów: Rejestruje zdarzenia nawet po zaniku napięcia, co ułatwia diagnostykę i analizę historyczną stanu izolacji.

Zgodność z Normami

Przekaźnik spełnia wymagania normy IEC/EN 60255-6, co potwierdza jego niezawodność i bezpieczeństwo w systemach automatyki i ochrony. Produkt posiada oznaczenie CE i jest przeznaczony do montażu na szynie DIN zgodnej z IEC/EN 60715.

Zastosowanie

Przekaźnik monitorujący izolację EMR6-R400-A-1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągłość zasilania i wczesne wykrywanie zwarć doziemnych w sieciach IT (nieuziemionych). Idealnie sprawdza się w:

• Szpitalach i salach operacyjnych – ochrona pacjentów i sprzętu przed skutkami pierwszego zwarcia doziemnego.
• Centrach danych i serwerowniach – zapewnia nieprzerwaną pracę krytycznych urządzeń.
• Zakładach przemysłowych i chemicznych – monitorowanie izolacji w sieciach zasilających maszyny i procesy.
• Instalacjach fotowoltaicznych i UPS – wykrywanie spadku rezystancji izolacji w obwodach prądu przemiennego (po uwzględnieniu zakresu napięcia AC).

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się zatrzaskowo na szynie montażowej TH35 zgodnej z IEC/EN 60715. Dopuszczalna jest dowolna pozycja montażu. Przekroje przewodów należy dobrać do obciążenia zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków – według danych katalogowych.

FAQ

• Jak ustawić próg czułości przekaźnika? Zakres czułości reguluje się potencjometrem na obudowie w zakresie od 1 do 100 kΩ. Należy go ustawić zgodnie z wymaganą rezystancją izolacji dla danej instalacji.
• Czy diody LED informują o stanie izolacji? Tak, przekaźnik wyposażono w diody sygnalizujące pracę, alarm i ewentualne błędy. Dokładny opis znajduje się w instrukcji urządzenia.
• Czy można zdalnie resetować alarm? Tak, oprócz przycisku na urządzeniu, dostępne jest wejście sterujące do zdalnego testowania i kasowania zapamiętanych błędów.
