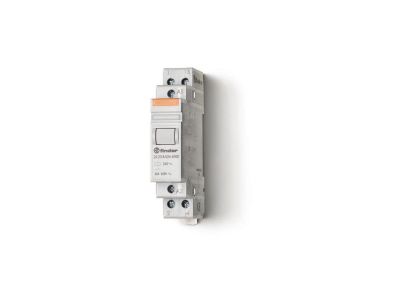

Przekaźnik modułowy monostabilny 1Z+1R 20A 230VAC AGSNO2 | 22.23.8.230.4000 Finder

Opis i Kluczowe Cechy

Przekaźnik modułowy monostabilny marki FINDER, model 22.23.8.230.4000, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu obwodami w instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się konfiguracją styków 1Z + 1R (jeden styk zwierny oraz jeden styk rozwierny), co pozwala na jednoczesne załączanie i odłączanie niezależnych torów prądowych. Prąd znamionowy wynoszący 20 A gwarantuje bezpieczną pracę przy znacznym obciążeniu, a zastosowanie materiału styków AgSnO2 (tlenek cyny srebrowej) znacząco podnosi odporność na wypalanie podczas przełączania obciążeń o charakterze indukcyjnym i pojemnościowym.

• Kompaktowa obudowa: Szerokość modułu wynosi zaledwie 17,4 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Materiał styków AgSnO2: Styki bez kadmu zapewniają długą żywotność i są przyjazne dla środowiska.
• Przycisk testujący: Zintegrowany mechanizm pozwala na ręczne sprawdzenie poprawności działania styków bez konieczności podawania napięcia na cewkę.
• Tabliczka opisowa: Miejsce na czytelne oznaczenie obwodu ułatwia późniejszą konserwację i diagnostykę systemu.
• Zasilanie cewki: Przystosowane do standardowego napięcia sieciowego 230V AC.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest w pełni kompatybilny z normą EN 60715, co definiuje standardy montażu na szynach nośnych typu DIN 35 mm. Dzięki zastosowaniu materiałów bezkadmowych, urządzenie wpisuje się w rygorystyczne dyrektywy dotyczące ochrony środowiska i bezpieczeństwa użytkowania komponentów elektrycznych w nowoczesnym budownictwie.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokiej obciążalności, przekaźnik FINDER znajduje szerokie zastosowanie w automatyce budynkowej. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia (w tym lampami wyładowczymi i LED o wysokim prądzie rozruchowym), sterowania napędami bram, wentylacją oraz innymi odbiornikami wymagającymi separacji galwanicznej między obwodem sterowania a obwodem wykonawczym. Konfiguracja 1Z+1R sprawia, że urządzenie doskonale sprawdza się w układach sygnalizacji stanu pracy maszyn.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm (EN 60715). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody należy odizolować na odpowiednią długość i dokręcić w zaciskach śrubowych z momentem zalecanym przez producenta, co zapobiega przegrzewaniu się styków. Dzięki szerokości 17,4 mm (1 moduł), przekaźnik łatwo mieści się w standardowych maskownicach rozdzielnic. Tabliczka opisowa powinna zostać wypełniona zgodnie ze schematem instalacji, co znacząco przyspiesza prace serwisowe.

FAQ

• Czy przekaźnik posiada funkcję blokady styków? Urządzenie wyposażone jest w przycisk testujący, który pozwala na wymuszenie zadziałania styków w celach diagnostycznych, jednak jest to przekaźnik monostabilny, co oznacza, że powraca do stanu spoczynkowego po zaniku napięcia na cewce.
• Czy materiał AgSnO2 jest lepszy od standardowych styków? Tak, tlenek cyny srebrowej (AgSnO2) charakteryzuje się wyższą odpornością na zgrzewanie styków, co jest kluczowe przy sterowaniu nowoczesnym oświetleniem LED i zasilaczami impulsowymi.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (22.23.8.230.4000) jest przeznaczony do sterowania napięciem przemiennym 230V AC.
