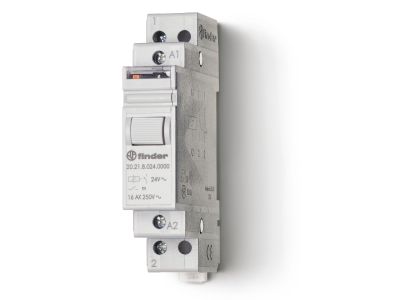

Przekaźnik modułowy impulsowy 1Z 16A 24V DC, styk AgSnO2 | 20.21.9.024.4000 Finder

Opis i Kluczowe Cechy

Przekaźnik modułowy impulsowy Finder serii 20.21.9.024.4000 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu oświetleniem oraz innymi odbiornikami energii w nowoczesnych instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczne przełączanie obciążeń o znacznej mocy. Zastosowanie materiału styków AgSnO2 (tlenek cyny srebrowej) gwarantuje wyjątkową odporność na wypalanie oraz zgrzewanie styków, co jest kluczowe przy obsłudze nowoczesnych źródeł światła generujących wysokie prądy rozruchowe.

• Kompaktowa obudowa: Szerokość modułu wynosi zaledwie 17,4 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy elektrycznej.
• Wskaźnik mechaniczny i przycisk testowy: Zintegrowany przycisk pozwala na ręczne wymuszenie zmiany stanu styków, a mechaniczny wskaźnik zapewnia natychmiastową informację wizualną o aktualnym statusie pracy przekaźnika.
• Wysoka trwałość: Konstrukcja oparta na sprawdzonych rozwiązaniach marki Finder zapewnia długą żywotność mechaniczną i elektryczną.
• Personalizacja: Dedykowane miejsce na tabliczkę opisową ułatwia identyfikację obwodów podczas prac konserwacyjnych i montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, zgodnie z wymogami normy PN-EN 60715. Spełnienie rygorystycznych norm europejskich gwarantuje stabilność parametrów pracy oraz pełną kompatybilność z osprzętem modułowym innych producentów stosujących system szynowy. Materiały użyte do produkcji są zgodne z dyrektywami dotyczącymi ochrony środowiska i bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik impulsowy (bistabilny) znajduje szerokie zastosowanie w systemach sterowania oświetleniem z wielu punktów (np. klatki schodowe, korytarze, hale produkcyjne) przy użyciu równolegle połączonych przycisków zwiernych. Dzięki cewce zasilanej napięciem 24V DC, model ten idealnie nadaje się do integracji z systemami automatyki budynkowej, sterownikami PLC oraz układami niskonapięciowymi, gdzie wymagana jest separacja galwaniczna i wysoka obciążalność styków roboczych. Możliwość współpracy z przyciskami podświetlanymi (po zastosowaniu opcjonalnego kondensatora 026.00) czyni go uniwersalnym wyborem dla instalacji domowych i komercyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik należy zatrzasnąć na szynie TH35 (DIN). Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Przekrój przewodów powinien być dobrany do prądu znamionowego 16 A. W przypadku stosowania dużej liczby przycisków podświetlanych neonówkami, niezbędne jest wpięcie w obwód kondensatora 026.00, aby uniknąć niepożądanego wzbudzania cewki. Należy upewnić się, że napięcie sterujące podawane na cewkę jest zgodne z parametrami znamionowymi (24V DC).

FAQ

• Czy przekaźnik posiada pamięć stanu po zaniku napięcia? Tak, jako przekaźnik impulsowy (bistabilny), urządzenie utrzymuje ostatni stan styków nawet po odłączeniu zasilania sterującego.
• Czy mogę sterować tym przekaźnikiem za pomocą sterownika PLC? Tak, cewka na napięcie 24V DC pozwala na bezpośrednie sterowanie z wyjść tranzystorowych lub przekaźnikowych większości sterowników przemysłowych.
• Jaki jest materiał styków i dlaczego jest ważny? Zastosowano AgSnO2. Jest to materiał o wysokiej odporności na prądy udarowe, co zapobiega sklejaniu się styków przy załączaniu oświetlenia LED lub świetlówek.
