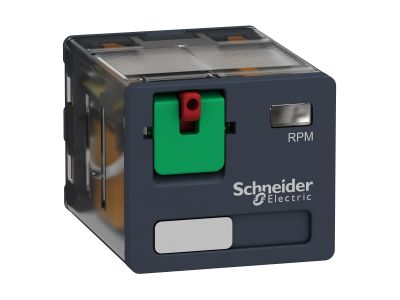

Przekaźnik mocy z legendą i drzwiczkami 15A, 3C/O, 120V AC Zelio Relay | RPM31F7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy RPM31F7 marki Schneider Electric z serii Zelio Relay to monostabilne urządzenie przełączające z 3 stykami przełącznymi (3C/O) o prądzie znamionowym 15 A i napięciu cewki 120 V AC. Kompaktowa obudowa typu plug-in umożliwia szybki montaż i oszczędność miejsca w szafie sterowniczej, a przezroczysta pokrywa z drzwiczkami ułatwia wizualną kontrolę stanu styków. Zintegrowana legenda pozwala na opisanie funkcji danego toru.

• Prąd styków 15 A: Gwarantuje bezpieczne przełączanie obciążeń średniej mocy, np. w układach sterowania silników, nagrzewnic czy wentylatorów, bez ryzyka przegrzania.
• 3 styki przełączne (C/O): Umożliwiają realizację złożonych układów sterowania – każdy styk może pracować jako NO lub NC, co daje elastyczność w projektowaniu logiki.
• Napięcie cewki 120 V AC: Przystosowany do standardowych obwodów sterowania 120 V, łatwy w integracji z istniejącymi instalacjami.
• Kompaktowa obudowa plug-in: Montaż bez użycia narzędzi, natychmiastowa gotowość do pracy; zmniejszone zapotrzebowanie na miejsce w rozdzielnicy.
• Przezroczysta pokrywa z drzwiczkami i legenda: Umożliwia szybką identyfikację stanu (zwarcie/rozwarcie) oraz opisanie funkcji przekaźnika bez otwierania obudowy, co zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Przekaźnik RPM31F7 został zaprojektowany zgodnie z wymaganiami norm międzynarodowych i posiada certyfikację CE. Produkt spełnia standardy jakości Schneider Electric, oparte na wieloletnim doświadczeniu w produkcji przekaźników od 1924 roku.

Zastosowanie

Przekaźnik mocy RPM31F7 znajduje zastosowanie w układach sterowania w przemyśle i automatyce budynkowej, szczególnie w aplikacjach wymagających przełączania wielu obwodów przy zachowaniu kompaktowej formy.

• Sterowanie urządzeniami HVAC (ogrzewanie, wentylacja, klimatyzacja) – przełączanie obwodów nagrzewnic, wentylatorów, pomp ciepła.
• Automatyka pakowania i linii produkcyjnych – sygnalizacja stanów maszyn, załączanie siłowników i zaworów.
• Systemy sterowania oświetleniem i gniazd w budynkach przemysłowych.
• Interfejs między sterownikami PLC a odbiornikami wykonawczymi (np. styczniki, zawory elektromagnetyczne).

Wskazówki Montażowe

Montaż przekaźnika RPM31F7 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że napięcie jest odłączone. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio w gnieździe (plug-in) zgodnie z dokumentacją producenta. Przed podłączeniem należy sprawdzić przekrój przewodów dostosowany do prądu 15 A oraz moment dokręcania zacisków według wytycznych. Bezwzględnie przestrzegać zasad bezpieczeństwa – prace wykonywać przy wyłączonym zasilaniu.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę LED sygnalizującą stan? W przekaźniku RPM31F7 stan styków można ocenić wizualnie przez przezroczystą pokrywę – nie jest wyposażony w dodatkową diodę LED. W razie potrzeby zalecamy zastosowanie oddzielnej sygnalizacji.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej klasy IP dla tego modelu. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się ochronę przed dotykiem – dokładne warunki należy sprawdzić w dokumentacji technicznej.
• Czy przekaźnik jest monostabilny (samowracający) czy bistabilny? RPM31F7 jest przekaźnikiem monostabilnym – po zaniku napięcia na cewce styki wracają do pozycji spoczynkowej. Idealny do standardowych układów sterowania bez pamięci stanu.
