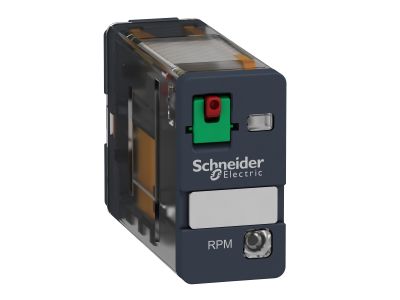

Przekaźnik mocy wtykowy LED, 15A, 1C/O, 24V AC Zelio Relay | RPM12B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy wtykowy LED Schneider Electric z serii Zelio Relay, oznaczony symbolem RPM12B7, to urządzenie z jednym stykiem przełącznym 1C/O (SPDT) o obciążalności prądowej 15 A i napięciu sterującym cewki 24 V AC. Dzięki wtykowej obudowie oraz wbudowanemu wskaźnikowi LED, zdejmowanej legendzie i drzwiczkom z blokadą zapewnia łatwą instalację, szybką konserwację i czytelną sygnalizację stanu pracy. Konstrukcja przekaźnika pomaga zredukować rozmiar szafy sterowniczej przy zachowaniu wysokiej niezawodności dla wymagających aplikacji przemysłowych.

• Prąd znamionowy 15 A: bezpieczna praca w obwodach o znacznym obciążeniu – silniki, grzałki, układy wentylacyjne – bez ryzyka przegrzania styków.
• Styk przełączny 1C/O (SPDT): elastyczne sterowanie jednym odbiornikiem z możliwością przełączania między dwoma obwodami.
• Napięcie cewki 24 V AC: kompatybilność z typowymi niskonapięciowymi systemami sterowania, bezpieczny dla personelu.
• Wbudowany wskaźnik LED: natychmiastowa wizualna kontrola stanu przekaźnika (załączony/wyłączony), co ułatwia diagnostykę.
• Zdejmowana legenda i drzwiczki z blokadą: możliwość opisania funkcji oraz zabezpieczenie przed przypadkową zmianą ustawień.
• Wtykowa konstrukcja: szybki montaż i wymiana bez użycia narzędzi – oszczędność czasu podczas instalacji i serwisu.

Zgodność z Normami

Przekaźnik RPM12B7 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych. Producent nie deklaruje w danych technicznych konkretnych numerów norm.

Zastosowanie

Dzięki kompaktowej obudowie i wysokiej obciążalności przekaźnik RPM12B7 sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i maszynowej, szczególnie tam, gdzie liczy się niezawodność i łatwość rozbudowy.

• Sterowanie silnikami, grzałkami, wentylatorami i innymi odbiornikami w maszynach pakujących, tekstylnych, podgrzewających oraz wentylacyjnych.
• Pośrednie przełączanie sygnałów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Budowa rozproszonych układów sygnalizacji i alarmów w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, napędami rolet czy małymi pompami (w ramach dopuszczalnych parametrów).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik jest przystosowany do montażu w podstawce wtykowej (brak danych o szynie DIN – stosować zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego 15 A. Moment dokręcania zacisków – według instrukcji dołączonej do produktu.

FAQ

• Czy przekaźnik ma wskaźnik LED? Tak, przekaźnik RPM12B7 jest wyposażony w wbudowany wskaźnik LED, który świeci przy podaniu napięcia na cewkę, umożliwiając szybką kontrolę stanu załączenia.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje stopnia ochrony IP dla tego modelu. Standardowo w pracy wewnątrz szaf sterowniczych przyjmuje się IP20. Należy chronić przekaźnik przed bezpośrednim kontaktem z cieczami i pyłem.
• Czy przekaźnik może być sterowany napięciem stałym (DC)? Zgodnie z danymi technicznymi cewka jest przeznaczona wyłącznie do napięcia przemiennego 24 V AC. Zastosowanie napięcia stałego może spowodować nieprawidłową pracę lub uszkodzenie cewki – nie jest zalecane bez potwierdzenia w dokumentacji.
