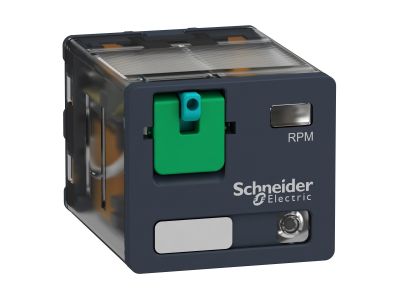

Przekaźnik mocy wtykowy 15A, 3C/O, LED, 24V DC Zelio Relay | RPM32BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy wtykowy RPM32BD z serii Zelio Relay marki Schneider Electric to niezawodny komponent do zastosowań przemysłowych. Wyposażony w trzy styki przełączne (3PDT) o obciążalności prądowej 15 A i cewkę sterowaną napięciem 24 V DC, zapewnia bezpieczne przełączanie obwodów o znacznym obciążeniu. Dzięki kompaktowej obudowie i konstrukcji wtykowej umożliwia szybki montaż oraz oszczędność miejsca w szafie sterowniczej. Wbudowany wskaźnik LED ułatwia diagnostykę stanu pracy przekaźnika.

• 3 styki przełączne (3PDT) o prądzie 15 A: Umożliwiają sterowanie trzema niezależnymi obwodami przy wysokim prądzie, co zwiększa elastyczność projektowania i redukuje liczbę potrzebnych elementów.
• Napięcie cewki 24 V DC: Kompatybilne z typowymi zasilaczami przemysłowymi, ułatwia integrację w systemach sterowania PLC i automatyki.
• Wbudowany wskaźnik LED: Wizualna informacja o stanie załączenia przekaźnika – przyspiesza diagnostykę i konserwację.
• Konstrukcja wtykowa: Ułatwia instalację i wymianę bez użycia narzędzi, skracając czas przestoju maszyny.
• Kompaktowa obudowa z zdejmowaną etykietą i drzwiczkami z blokadą: Pozwala na czytelne oznakowanie obwodów oraz zabezpieczenie przed przypadkowym przełączeniem.

Zgodność z Normami

Przekaźnik RPM32BD został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada certyfikację CE, co potwierdza spełnienie wymogów dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt jest przeznaczony do stosowania w środowiskach przemysłowych zgodnie z wytycznymi producenta.

Zastosowanie

Przekaźnik mocy RPM32BD znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna separacja galwaniczna i przełączanie obwodów o znacznym prądzie. Sprawdza się w systemach automatyki przemysłowej oraz w urządzeniach wymagających wielu styków pomocniczych.

• Sterowanie silnikami, grzałkami i innymi odbiornikami o prądzie do 15 A w maszynach przemysłowych.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pomocniczych lub modułów PLC w systemach pakujących i tekstylnych.
• Sygnalizacja stanów pracy i zabezpieczeń w układach wentylacyjnych, podgrzewających oraz klimatyzacyjnych.
• Budowa rozdzielnic automatyki budynkowej – jako element wykonawczy w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na gniazdo wtykowe dedykowane dla serii Zelio Relay. Przekrój przewodów dobierz zgodnie z obciążalnością prądową styków (15 A). Moment dokręcania śrub zacisków oraz szczegółowe wytyczne montażowe znajdziesz w dokumentacji technicznej producenta.

FAQ

• Czy przekaźnik ma wbudowany wskaźnik LED? Tak, wskaźnik LED znajduje się na obudowie i świeci, gdy cewka jest załączona, co ułatwia szybką kontrolę stanu pracy.
• Jaki typ styków zastosowano w modelu RPM32BD? Przekaźnik posiada trzy styki przełączne (3PDT – trzy pary zwierne i rozwierne), co pozwala na jednoczesne przełączanie trzech obwodów.
• Czy przekaźnik jest gotowy do montażu bezpośrednio na szynie DIN? Nie, model RPM32BD jest przekaźnikiem wtykowym – wymaga dedykowanego gniazda (np. z serii Zelio Relay) montowanego na szynie TH35 lub płycie montażowej. Sam przekaźnik nie posiada zaczepów do szyny DIN.
