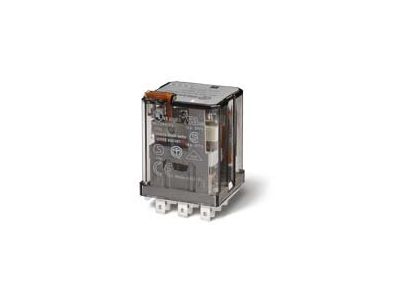

Przekaźnik mocy serii 62: 3 P 16 A 230 V AC | 62.33.8.230.4000 Finder

Opis i Kluczowe Cechy

Przekaźnik mocy FINDER z serii 62, model 62.33.8.230.4000, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do pracy w wymagających układach automatyki przemysłowej i sterowania. Urządzenie charakteryzuje się obecnością trzech zestyków przełącznych (3P), które pozwalają na jednoczesne zarządzanie wieloma obwodami przy prądzie znamionowym wynoszącym 16 A. Zastosowanie materiału styków AgSnO2 (tlenek cyny srebrowej) gwarantuje wysoką odporność na wypalanie łukiem elektrycznym oraz doskonałą przewodność, co przekłada się na długą żywotność mechaniczną i elektryczną komponentu.

• Wysoka obciążalność: Prąd znamionowy 16 A umożliwia bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.
• Wszechstronność montażu: Konstrukcja przystosowana do montażu w dedykowanych gniazdach serii 92 lub bezpośredniego podłączenia za pomocą złączek typu Faston 187 (4.8 x 0.5 mm).
• Bezpieczeństwo izolacji: Wzmocniona izolacja pomiędzy cewką a zestykami zapewnia bezpieczny odstęp w powietrzu wynoszący 6 mm oraz 8 mm wzdłuż izolacji, co podnosi odporność na przebicia.
• Ekologia i standardy: Wykonanie w opcji bezkadmowej minimalizuje negatywny wpływ na środowisko naturalne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i światowymi. Spełnia wymagania normy EN 60335-1 w zakresie bezpieczeństwa elektrycznego urządzeń do użytku domowego i podobnego, szczególnie w kontekście wzmocnionej izolacji. Przekaźnik posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co jest kluczowe przy prefabrykacji szaf sterowniczych na rynki zagraniczne. Separacja pomiędzy obwodem cewki a zestykami została zaprojektowana tak, aby umożliwić pracę w układach SELV (Safety Extra-Low Voltage), zapewniając najwyższy poziom ochrony przeciwporażeniowej.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom łączeniowym, przekaźnik FINDER 62.33 znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Sterowanie silnikami jednofazowymi, pompami oraz elementami grzejnymi.
• Systemach HVAC: Zarządzanie pracą wentylatorów i nagrzewnic w dużych obiektach komercyjnych.
• Rozdzielnicach zasilających: Jako element wykonawczy w układach przełączania rezerwy lub sterowania oświetleniem o dużej mocy.
• Budowie maszyn: Gdzie wymagana jest separacja galwaniczna sygnałów sterujących od obwodów wykonawczych 230V AC.

Wskazówki Montażowe

Podczas instalacji przekaźnika 62.33.8.230.4000 należy zwrócić uwagę na następujące aspekty techniczne:

• Wybór podstawy: Zaleca się stosowanie oryginalnych gniazd FINDER serii 92, które gwarantują pewne trzymanie przekaźnika i ułatwiają oprzewodowanie na szynie DIN 35mm.
• Podłączenie Faston: W przypadku montażu bez gniazda, należy użyć izolowanych nasuwek Faston 187 (4.8 mm), dbając o prawidłowe zaciśnięcie przewodu na konektorze.
• Zasilanie cewki: Należy upewnić się, że napięcie sterujące wynosi 230V AC. Praca przy zbyt niskim napięciu może prowadzić do drgania styków, natomiast zbyt wysokie napięcie grozi przegrzaniem cewki.
• Pozycja pracy: Przekaźnik może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła przy pełnym obciążeniu styków.

FAQ

• Czy ten przekaźnik posiada przycisk testowy? Model 62.33.8.230.4000 w standardowej konfiguracji skupia się na niezawodności połączenia; szczegółowe opcje mechaniczne zależą od pełnego kodu wykonania (opcje dodatkowe dostępne w katalogu).
• Jaki jest materiał styków? Zastosowano AgSnO2, który jest standardem w przekaźnikach mocy ze względu na wysoką odporność na prądy udarowe.
• Czy mogę go zamontować na szynie DIN? Tak, pod warunkiem zastosowania odpowiedniego gniazda z serii 92, które posiada uchwyt na szynę DIN 35mm.
• Co oznacza separacja SELV? Oznacza to, że konstrukcja przekaźnika pozwala na bezpieczne oddzielenie obwodu sterującego o bardzo niskim napięciu od obwodu roboczego, co zapobiega przedostaniu się niebezpiecznego napięcia do układów sterowania logicznego.
