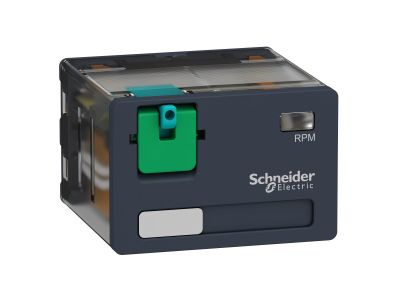

Przekaźnik mocy 15A, styk 4C/O, 24V DC Zelio Relay | RPM41BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy RPM41BD firmy Schneider Electric z serii Zelio Relay to urządzenie wyposażone w cztery styki przełączne (4C/O) o obciążalności prądowej 15 A oraz cewkę sterowaną napięciem 24 V DC. Dzięki kompaktowej obudowie i możliwości montażu w gnieździe pozwala zaoszczędzić miejsce w szafie sterowniczej, jednocześnie zapewniając wysoką niezawodność w aplikacjach przemysłowych.

• Obciążalność styków 15 A: Bezpieczne przełączanie obwodów o znacznym prądzie bez ryzyka przegrzania – idealne do sterowania silnikami, grzałkami i innymi odbiornikami.
• Cztery styki przełączne 4PDT (4C/O): Elastyczność konfiguracji – każdy styk może pracować jako NO lub NC, co pozwala realizować złożone układy sterowania.
• Napięcie cewki 24 V DC: Kompatybilność z powszechnie stosowanymi zasilaczami w automatyce przemysłowej, niskie napięcie zwiększa bezpieczeństwo obsługi.
• Szeroki zakres napięć sterowania i obciążenia AC/DC: Redukuje liczbę magazynowanych wariantów oraz zwiększa elastyczność projektowania instalacji.
• Wymienna etykieta i zamykane drzwi: Ułatwiają identyfikację obwodów oraz zabezpieczają przed przypadkowym przestawieniem ustawień.

Zgodność z Normami

Przekaźnik RPM41BD został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wytycznymi standardu DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Przekaźnik mocy RPM41BD znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów o prądzie do 15 A w trudnych warunkach przemysłowych. Sprawdza się w maszynach, systemach pakujących, tekstylnych, podgrzewających oraz wentylacyjnych.

• Sterowanie silnikami, grzałkami i nagrzewnicami w maszynach produkcyjnych.
• Impulsowe sterowanie stycznikami, przekaźnikami pośredniczącymi oraz modułami PLC w rozdzielnicach.
• Sygnalizacja stanów pracy i alarmów w układach automatyki budynkowej (wentylacja, klimatyzacja).
• Integracja z systemami pakującymi i transportowymi wymagającymi dużej liczby przełączeń.

Wskazówki Montażowe

Montaż przekaźnika RPM41BD może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Urządzenie przeznaczone jest do montażu w gnieździe (np. wtykowym) zgodnie z dokumentacją techniczną producenta. Przekroje przewodów należy dobrać do prądu obciążenia (max 15 A) oraz warunków środowiskowych. Nie przekraczaj momentów dokręcania podanych w instrukcji, aby uniknąć uszkodzenia styków.

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie? Nie, ten model nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie – stan cewki można monitorować poprzez zewnętrzne wskaźniki lub moduł PLC.
• Jaki jest stopień ochrony IP tego przekaźnika? Producent nie podaje konkretnego stopnia ochrony – standardowo dla aparatury montowanej wewnątrz szaf sterowniczych przyjmuje się IP20, co zapewnia ochronę przed dotykiem.
• Jak działa styk 4C/O? Każdy styk jest przełączny (ang. change‑over), co oznacza, że posiada jeden wspólny (COM) oraz dwa styki: normalnie otwarty (NO) i normalnie zamknięty (NC). Pozwala to na realizację zarówno załączania, jak i rozłączania obwodów w jednym przekaźniku.
