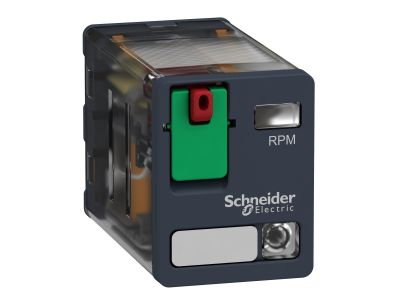

Przekaźnik mocy 15A, 2C/O, LED, 24V AC Zelio Relay | RPM22B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy Schneider Electric Zelio Relay o symbolu RPM22B7 to niezawodne urządzenie przełączające z cewką 24 V AC i dwoma stykami przełącznymi (DPDT) o obciążalności prądowej 15 A. Kompaktowa obudowa z wtykiem ułatwia montaż i wymianę, a wbudowany wskaźnik LED oraz zdejmowana etykieta z drzwiczkami blokującymi zwiększają funkcjonalność i bezpieczeństwo eksploatacji.

• Obciążalność prądowa styków 15 A: bezpieczne przełączanie obwodów o znacznym obciążeniu – idealne do silników, grzałek i innych odbiorników przemysłowych.
• Dwa styki przełączne (2C/O, DPDT): elastyczność w realizacji układów sterowania – możliwość jednoczesnego przełączania dwóch niezależnych obwodów.
• Napięcie cewki 24 V AC: kompatybilność z typowymi obwodami sterowania niskiego napięcia, zwiększa bezpieczeństwo obsługi.
• Wskaźnik LED stanu cewki: szybka wizualna kontrola załączenia przekaźnika – ułatwia diagnostykę i serwis.
• Zdejmowana etykieta i drzwiczki z blokadą: wygodne oznaczanie obwodów i zabezpieczenie przed przypadkową zmianą ustawień.
• Wtykowa konstrukcja (plug-in): łatwa instalacja i szybka wymiana bez narzędzi – redukcja przestojów maszyn.

Zgodność z Normami

Przekaźnik zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w maszynach przemysłowych i systemach automatyki budynkowej zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik mocy RPM22B7 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie odbiorników o podwyższonym prądzie. Dzięki kompaktowej budowie i wtykowemu montażowi idealnie nadaje się do rozdzielnic oraz szaf sterowniczych w wielu gałęziach przemysłu.

• Sterowanie silnikami, grzałkami, wentylatorami i pompami w maszynach przemysłowych
• Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) – przełączanie obwodów o prądzie do 15 A
• Maszyny pakujące i tekstylne – wielokrotne przełączanie przy dużej liczbie cykli pracy
• Automatyka budynkowa – sterowanie oświetleniem, napędami rolet i bram

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed każdą ingerencją bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (zgodnym z serią Zelio Relay). Przekrój przewodów dobierz do prądu obciążenia i temperatury otoczenia. W przypadku stosowania w obwodach indukcyjnych (cewki styczników, silniki) zaleca się zastosowanie odpowiednich tłumików przepięć – postępuj zgodnie z dokumentacją producenta.

FAQ

• Czy wskaźnik LED sygnalizuje załączenie cewki? Tak, wbudowana dioda LED świeci się, gdy cewka przekaźnika jest zasilona napięciem 24 V AC – ułatwia to szybką kontrolę stanu pracy.
• Jaki jest stopień ochrony przekaźnika? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo przekaźniki wtykowe przeznaczone do montażu w szafie sterowniczej mają ochronę zapewnianą przez obudowę (np. IP20). Szczegóły znajdziesz w karcie katalogowej produktu.
• Czy przekaźnik można montować na szynie DIN? Nie – model RPM22B7 montuje się w gnieździe wtykowym (gniazdo baza). Nie przewidziano bezpośredniego mocowania na szynie TH35. Do montażu na szynie DIN wymagana jest odpowiednia podstawka dostępna w ofercie Schneider Electric.
