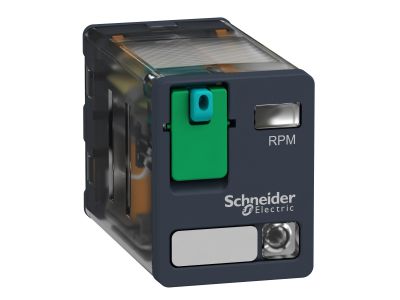

Przekaźnik mocy 15A, 2C/O, LED, 12V DC Zelio Relay | RPM22JD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy Schneider Electric Zelio Relay RPM22JD to urządzenie z cewką 12 V DC i dwoma stykami przełącznymi o obciążalności 15 A. Wbudowany wskaźnik LED ułatwia diagnostykę stanu załączenia. Dzięki wtykowej konstrukcji oraz zdejmowanej etykiecie i drzwiczkom z blokadą przekaźnik oszczędza miejsce w szafie sterowniczej i upraszcza konserwację.

• Napięcie cewki 12 V DC: umożliwia bezpośrednie sterowanie z niskonapięciowych systemów sterowania, np. PLC lub przekaźników programowalnych.
• Dwa styki przełączne DPDT (2C/O) o obciążalności 15 A: każdy styk umożliwia przełączanie obwodów o znacznym obciążeniu, zapewniając niezawodne sterowanie silnikami, grzałkami czy wentylatorami.
• Wbudowany wskaźnik LED: wizualna kontrola stanu cewki (załączona/wyłączona) przyspiesza diagnostykę i skraca czas serwisu.
• Wtykowa konstrukcja (podstawka nie jest dołączona): łatwa wymiana przekaźnika bez demontażu przewodów, co minimalizuje przestoje maszyny.
• Zdejmowana etykieta i drzwiczki z blokadą: ułatwiają identyfikację obwodów i zabezpieczają przed przypadkowym przełączeniem ustawień.

Zgodność z Normami

Przekaźnik RPM22JD jest zgodny z wymaganiami europejskich norm branżowych oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i w automatyce budynkowej.

Zastosowanie

Przekaźnik mocy Schneider Electric RPM22JD został zaprojektowany do uniwersalnego zastosowania w sterowaniu i sygnalizacji w maszynach przemysłowych oraz systemach automatyki:

• Sterowanie odbiornikami o wysokim prądzie (silniki, grzałki, wentylatory) w maszynach pakujących, tekstylnych, podgrzewających i wentylacyjnych.
• Praca w układach przekaźnikowych i sterownikach PLC do realizacji wielofunkcyjnych sekwencji przełączania.
• Zastosowanie w rozdzielnicach sterowniczych jako element sygnalizacji i zabezpieczeń obwodów 12 V DC.
• Automatyka budynkowa – sterowanie napędami rolet, oświetleniem czy bramami, gdzie wymagane jest przełączanie 15 A przy cewce niskonapięciowej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekaźnik przeznaczony jest do montażu w dedykowanej podstawce na szynie DIN TH35 (podstawka nie jest dołączona). Przekrój przewodów dobierz do spodziewanego prądu obciążenia zgodnie z obowiązującymi normami. Nie przekraczaj parametrów znamionowych podanych na tabliczce znamionowej.

FAQ

• Jakie jest napięcie sterowania cewki? Napięcie cewki wynosi 12 V DC, co pozwala na bezpośrednie sterowanie z przekaźników programowalnych i PLC o niskim napięciu.
• Ile styków posiada ten przekaźnik i jaka jest ich obciążalność? Przekaźnik ma 2 styki przełączne (DPDT – 2C/O), każdy o obciążalności prądowej 15 A. Styki są przystosowane do przełączania obwodów prądu przemiennego i stałego w zakresie napięć odpowiednich dla swojej kategorii.
• Czy przekaźnik ma wbudowane podświetlenie LED? Tak, wbudowany wskaźnik LED świeci, gdy cewka jest załączona, co ułatwia szybką ocenę stanu pracy przekaźnika bez konieczności używania miernika.
