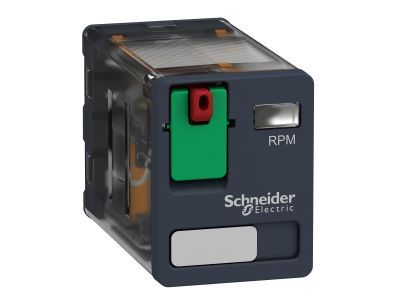

Przekaźnik mocy 15A, 2C/O, 230V AC Zelio Relay | RPM21P7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik mocy Schneider Electric RPM21P7 z serii Zelio Relay to niezawodne urządzenie przełączające o prądzie znamionowym 15 A i napięciu cewki 230 V AC. Wyposażony w dwa styki przełączne (2C/O) zapewnia elastyczność w sterowaniu obwodami. Dzięki wtykowej konstrukcji oraz przezroczystej osłonie z wymienną legendą ułatwia instalację, konserwację i identyfikację styków.

• Prąd znamionowy 15 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• 2 styki przełączne DPDT (2C/O): Umożliwiają wielofunkcyjne przełączanie – załączanie/wyłączanie i przełączanie dwóch niezależnych obwodów.
• Napięcie cewki 230 V AC: Dopasowane do standardowych sieci zasilających, umożliwia bezpośrednie sterowanie z instalacji oświetleniowej.
• Wtykowa konstrukcja (plug-in): Łatwy montaż i szybka wymiana przekaźnika bez użycia narzędzi – minimalizuje przestoje maszyny.
• Przezroczysta osłona z wymienną legendą: Umożliwia opisanie funkcji styków oraz zabezpiecza przed przypadkowym dotknięciem elementów pod napięciem.

Zgodność z Normami

Przekaźnik RPM21P7 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Potwierdza to jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Przekaźnik mocy Schneider Electric doskonale sprawdza się w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie obciążeń średniej mocy.

• Sterowanie silnikami, grzałkami, wentylatorami i pompami w maszynach produkcyjnych.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pośredniczących lub PLC.
• Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz instalacje tekstylne i pakujące.
• Automatyka budynkowa – załączanie oświetlenia, rolet, bram.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie montuje się na podstawce (gnieździe) dedykowanej dla serii Zelio Relay, a następnie umieszcza na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu 15 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie (LED)? Model RPM21P7 nie posiada wbudowanego podświetlenia. Sygnalizacja załączenia cewki może być realizowana przez dodatkowy moduł lub obwód zewnętrzny.
• Jaki jest stopień ochrony IP przekaźnika? W danych katalogowych nie podano konkretnego stopnia IP. Standardowo przekaźniki montowane wewnątrz rozdzielnicy mają ochronę IP20 – chronią przed dotknięciem, ale nie przed wilgocią.
• Jaki jest tryb pracy styków – normalnie otwarty czy zamknięty? Styki są przełączne (2C/O), co oznacza, że każdy zestaw zawiera jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). W stanie spoczynku cewka nie jest zasilona, styki NC są zwarte, a NO rozwarte.
