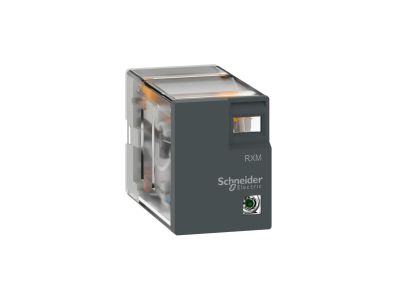

Przekaźnik miniaturowy2L LED 24VDC, 5A, 2 styki C/O, Zelio RXM | RXM2LB2BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Zelio RXM2LB2BD to wtykowy przekaźnik z serii RXM, wyposażony w 2 styki przełączane (C/O) o prądzie znamionowym 5A. Przystosowany do napięcia cewki 24 V DC, posiada wbudowaną diodę LED sygnalizującą stan załączenia. Kompaktowa konstrukcja ułatwia montaż na gnieździe w szafie sterowniczej.

• Napięcie cewki 24 V DC: umożliwia bezpośrednie sterowanie z układów PLC lub sterowników 24 V, upraszczając integrację w systemach automatyki.
• Prąd znamionowy styków 5 A: zapewnia bezpieczną pracę w obwodach sterowania – odpowiedni do przełączania przekaźników pomocniczych, styczników małej mocy i sygnalizacji.
• 2 styki przełączane C/O (NO+NC): dają elastyczność konfiguracji – każdy styk może pracować jako normalnie otwarty lub normalnie zamknięty w zależności od potrzeb aplikacji.
• Wbudowana dioda LED: sygnalizuje załączenie cewki, co ułatwia szybką diagnostykę i wizualną kontrolę stanu pracy bez użycia miernika.
• Wtykowa konstrukcja: umożliwia szybką wymianę przekaźnika bez demontażu okablowania (przy zastosowaniu odpowiedniego gniazda), skracając czas przestoju w serwisie.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich (oznakowanie CE) oraz jest zgodny z dyrektywami niskonapięciową i EMC. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z obowiązującymi przepisami i normami branżowymi.

Zastosowanie

Uniwersalny przekaźnik miniaturowy znajduje zastosowanie w automatyce przemysłowej oraz instalacjach budynkowych, gdzie wymagana jest niezawodna separacja galwaniczna i niewielki pobór mocy.

• Sterowanie sygnalizacją świetlną, oświetleniem lub innymi odbiornikami małej mocy.
• Pośredniczenie w obwodach sterowania pomiędzy sterownikami PLC a stycznikami lub przekaźnikami mocy.
• Separacja galwaniczna obwodów sterowania różnymi napięciami (np. 24 V DC vs 230 V AC).
• Aplikacje wymagające cichej i bezawaryjnej pracy, np. w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekaźnik montuje się w gnieździe (gniazdo dobrane zgodnie z dokumentacją producenta) na szynie DIN TH35 wewnątrz szafy sterowniczej. Przekrój przewodów należy dobrać do prądu obciążenia styków. Moment dokręcania śrub w gnieździe oraz dopuszczalny przekrój przewodów – stosuj się do instrukcji producenta gniazda.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie LED? Tak, dioda LED jest wbudowana i świeci przy załączonej cewce (napięcie 24 V DC). Ułatwia to szybką kontrolę stanu pracy.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnej wartości IP w danych technicznych. Przekaźnik przeznaczony jest do montażu w suchym pomieszczeniu, wewnątrz szafy sterowniczej. Stosuj zgodnie z dokumentacją.
• Jaki jest tryb pracy styków? Każdy z dwóch styków jest przełączany (C/O), co oznacza jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) dla każdego zestawu. Można wykorzystać dowolną konfigurację w zależności od potrzeb obwodu.
