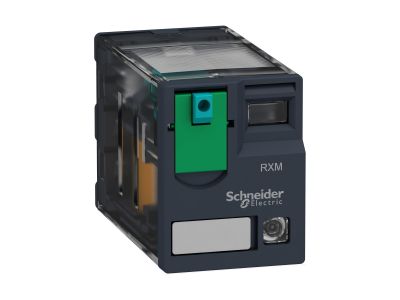

Przekaźnik miniaturowy Zelio RXM LED 4C/O 6A, 48V DC Zelio Relay | RXM4AB2ED Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Zelio RXM Schneider Electric (symbol RXM4AB2ED) to wtykowy przekaźnik z czterema stykami przełącznymi (4C/O) o obciążalności prądowej 6 A, sterowany napięciem 48 V DC. Wyposażony we wskaźnik LED stanu cewki oraz blokowany przycisk testowy, zapewnia szybką kontrolę i wygodną obsługę serwisową. Kompaktowa obudowa ułatwia montaż w gniazdach, oszczędzając miejsce w szafie sterowniczej.

• 4 styki przełączne (4C/O) o prądzie 6 A: Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, co pozwala zredukować liczbę przekaźników i zaoszczędzić miejsce.
• Napięcie cewki 48 V DC: Przystosowany do zasilania z typowych systemów sterowania niskonapięciowego, zachowując zgodność z wymaganiami instalacji przemysłowych.
• Wskaźnik LED stanu cewki: Ułatwia szybką diagnostykę – widoczne potwierdzenie załączenia przekaźnika bez konieczności pomiarów.
• Blokowany przycisk testowy: Pozwala ręcznie załączyć i zablokować styki w celu sprawdzenia ciągłości obwodu lub wykonania testów podczas konserwacji, zwiększając bezpieczeństwo pracy.
• Konstrukcja wtykowa: Montaż i demontaż przekaźnika z gniazda jest szybki i nie wymaga narzędzi, co skraca czas instalacji i serwisu.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. W dokumentacji producenta nie wskazano konkretnych numerów norm – dla szczegółowych informacji o spełnianych wymaganiach należy zapoznać się z kartą katalogową Schneider Electric.

Zastosowanie

Dzięki uniwersalnej budowie i parametrom elektrycznym przekaźnik znajduje zastosowanie w wielu obszarach automatyki przemysłowej i sterowania. Sprawdza się zarówno w prostych układach sygnalizacji, jak i w bardziej złożonych systemach wymagających separacji galwanicznej.

• Sterowanie oświetleniem, wentylacją i innymi odbiornikami w budynkach oraz maszynach.
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy lub modułów PLC.
• Sygnalizacja stanu pracy urządzeń – np. załączanie diod lub przekaźników pomocniczych.
• Interfejs pomiędzy sterownikami a obwodami wykonawczymi w panelach automatyki, systemach HVAC, maszynach pakujących i wyposażeniu medycznym.

Wskazówki Montażowe

Montaż przekaźnika oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekaźnik przeznaczony jest do montażu w gnieździe zgodnym z zaleceniami producenta (seria Zelio RXM). Do podłączenia przewodów należy stosować odpowiednie końcówki i dobierać przekrój przewodów do obciążenia. Informacje dotyczące momentów dokręcania oraz innych parametrów montażowych znajdują się w dokumentacji technicznej Schneider Electric.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Tak, wbudowany wskaźnik LED świeci się, gdy cewka jest zasilana, ułatwiając wizualną kontrolę stanu.
• Czy przycisk testowy można zablokować w pozycji załączonej? Tak, przycisk testowy ma mechanizm blokady – po wciśnięciu i przekręceniu pozostaje w pozycji załączonej, co pozwala na bezpieczne testowanie obwodów bez trzymania przycisku.
• Jakie napięcie sterujące cewki jest wymagane? Przekaźnik przeznaczony jest do sterowania napięciem stałym 48 V DC. Zastosowanie innego napięcia może spowodować uszkodzenie urządzenia.
