Przekaźnik miniaturowy Zelio RXM LED 4C/O 6A, 48V AC Zelio Relay | RXM4AB2E7 Schneider Electric

Opis i Kluczowe Cechy

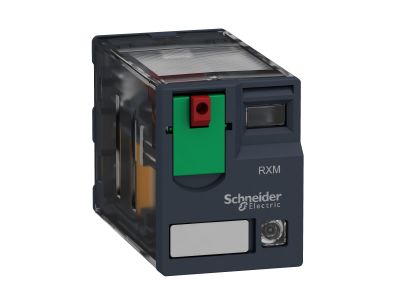

Przekaźnik miniaturowy wtykowy Zelio RXM firmy Schneider Electric (symbol RXM4AB2E7) to komponent o czterech stykach przełącznych 4PDT i prądzie znamionowym 6 A, zasilany napięciem sterującym cewki 48 V AC. Dzięki wbudowanemu wskaźnikowi LED i blokowanemu przyciskowi testowemu umożliwia szybką kontrolę stanu pracy i wygodną weryfikację działania bez konieczności odłączania obwodu.

• 4 styki przełączne 4PDT (4C/O): pozwalają na sterowanie wieloma obwodami jednocześnie, co redukuje liczbę potrzebnych przekaźników i oszczędza miejsce w szafie sterowniczej.
• Prąd znamionowy 6 A: zapewnia bezpieczne przełączanie obciążeń w typowych aplikacjach przemysłowych, bez ryzyka przegrzania styków.
• Wskaźnik LED stanu cewki: ułatwia diagnostykę – wizualnie potwierdza podanie napięcia i działanie przekaźnika.
• Blokowany przycisk testowy: umożliwia ręczne załączenie styków w celu sprawdzenia ciągłości obwodu lub testowania bez konieczności zasilania cewki.
• Napięcie cewki 48 V AC: kompatybilne z wieloma standardowymi napięciami sterującymi w instalacjach przemysłowych i budynkowych, zapewniając łatwą integrację.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami oraz posiada oznaczenie CE. Przekaźnik odzwierciedla wieloletnie doświadczenie Schneider Electric w dziedzinie przekaźników, łącząc zminiaturyzowaną obudowę z wysoką niezawodnością wymaganą w maszynach przemysłowych.

Zastosowanie

Miniaturowy przekaźnik RXM4AB2E7 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest kompaktowa i niezawodna separacja galwaniczna oraz przełączanie wielu obwodów. Sprawdza się w:

• Sterowaniu silnikami i napędami w maszynach przemysłowych (np. układy pakujące, tekstylne, HVAC).
• Automatyce budynkowej – sterowanie oświetleniem, roletami, systemami wentylacji.
• Panelach sterowania i szafach rozdzielczych jako element wykonawczy dla sygnałów z PLC lub sterowników.
• Zasilaczach i urządzeniach medycznych, gdzie wymagana jest wysoka niezawodność i małe wymiary.

Wskazówki Montażowe

Montaż i konserwację przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (np. seria Zelio RXZ) na szynie TH35 zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać do prądu znamionowego 6 A i lokalnych przepisów. Po włożeniu przekaźnika do gniazda sprawdź mechaniczne zablokowanie.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Tak, posiada wskaźnik LED sygnalizujący stan napięcia na cewce (dioda świeci przy podanym zasilaniu).
• Jaki stopień ochrony ma ten przekaźnik? W danych producenta nie podano konkretnego stopnia IP. Standardowo aparatura tego typu przeznaczona jest do montażu w suchych pomieszczeniach w szafach sterowniczych, co odpowiada ochronie IP20 (brak ochrony przed wilgocią).
• Jakie są tryby pracy styków? Przekaźnik wyposażony jest w cztery styki przełączne (4PDT). Każdy styk posiada trzy zaciski: wspólny (C), normalnie rozwarty (NO) i normalnie zwarty (NC). W stanie spoczynku cewki (brak napięcia) styki NC są zwarte, a NO rozwarte – po podaniu napięcia następuje przełączenie.
