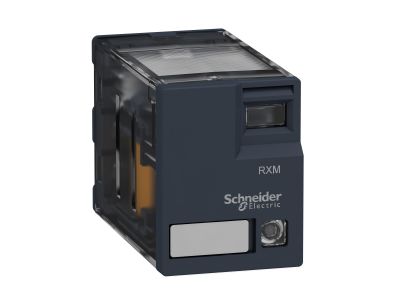

Przekaźnik miniaturowy Zelio RXM LED 4C/O 6A, 24V DC Zelio Relay | RXM4AB3BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy wtykowy Zelio RXM firmy Schneider Electric, symbol RXM4AB3BD, to komponent przeznaczony do uniwersalnych zastosowań w automatyce przemysłowej i budynkowej. Dysponuje czterema stykami przełącznymi (4P) o prądzie znamionowym 6 A, co pozwala na bezpieczne sterowanie obwodami średniego obciążenia bez ryzyka przegrzania styków. Napięcie cewki wynosi 24 V DC, a wbudowany wskaźnik LED oraz blokowalny przycisk testowy ułatwiają diagnostykę i obsługę.

• 4 styki przełączne (4P): Umożliwiają równoczesne załączanie i rozłączanie czterech niezależnych obwodów, co upraszcza projektowanie szaf sterowniczych i oszczędza miejsce.
• Prąd znamionowy 6 A: Gwarantuje stabilną pracę w typowych obwodach sterowniczych bez konieczności stosowania dodatkowego zabezpieczenia przed przeciążeniem styków.
• Cewka 24 V DC: Kompatybilna z napięciem zasilania układów automatyki i PLC, minimalizuje ryzyko uszkodzenia w środowiskach przemysłowych o podwyższonym poziomie zakłóceń.
• Wskaźnik LED statusu: Natychmiastowa wizualna informacja o stanie załączenia cewki, przyspieszająca lokalizację usterek podczas rozruchu i serwisu.
• Blokowalny przycisk testowy: Pozwala na ręczne załączenie przekaźnika bez podawania napięcia na cewkę, co ułatwia testowanie okablowania i sprawdzanie ciągłości styków przed uruchomieniem maszyny.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Jego parametry elektryczne i mechaniczne odpowiadają standardom branżowym dla przekaźników miniaturowych stosowanych w maszynach i instalacjach przemysłowych.

Zastosowanie

Dzięki niewielkim wymiarom oraz dużej liczbie styków przekaźnik RXM4AB3BD znajduje zastosowanie w różnorodnych układach sterowania, gdzie wymagana jest niezawodna separacja galwaniczna i kompaktowa budowa.

• Sterowanie odbiornikami w szafach automatyki przemysłowej (maszyny pakujące, tekstylne, linie produkcyjne).
• Wysyłanie impulsów sterujących do styczników, przekaźników mocy lub wejść PLC w systemach HVAC i sterowania silnikami.
• Sygnalizacja stanów pracy w panelach operatorskich oraz w systemach zdalnego monitorowania.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami i systemami wentylacji.

Wskazówki Montażowe

Montaż i wymiana przekaźnika może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik wtyka się bezpośrednio do dedykowanego gniazda (np. z rodziny Zelio RXM) – nie wymaga narzędzi. Przekrój przewodów przyłączeniowych do gniazda powinien być dobrany do prądu znamionowego 6 A zgodnie z obowiązującymi przepisami. Przy dokręcaniu zacisków w gnieździe należy stosować moment dokręcania podany w dokumentacji producenta.

FAQ

• Czy przekaźnik ma wbudowany wskaźnik LED? Tak, na obudowie znajduje się dioda LED sygnalizująca załączenie cewki.
