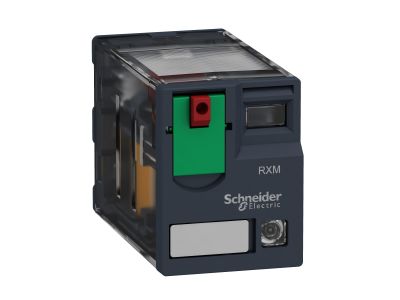

Przekaźnik miniaturowy Zelio RXM LED 4C/O 3A, 230V AC Zelio Relay | RXM4GB2P7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy wtykowy Zelio RXM firmy Schneider Electric (symbol RXM4GB2P7) z cewką sterującą 230 V AC i czterema stykami przełącznymi (4C/O) o prądzie znamionowym 3 A. Wyposażony we wskaźnik LED sygnalizujący stan załączenia oraz blokowany przycisk testowy umożliwiający ręczne sprawdzenie działania. Kompaktowa obudowa ułatwia zabudowę w szafach sterowniczych i panelach automatyki.

• Cewka 230 V AC: bezpośrednie sterowanie z typowych obwodów oświetleniowych i gniazd 230 V, bez konieczności stosowania dodatkowych zasilaczy.
• 4 styki przełączne (C/O) o prądzie 3 A: umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, idealne do sygnalizacji, sterowania małymi odbiornikami i przekazywania sygnałów do PLC.
• Wskaźnik LED: szybka identyfikacja stanu załączenia cewki – ułatwia diagnostykę bez użycia miernika.
• Blokowany przycisk testowy: umożliwia ręczne przyciągnięcie styków i ich zablokowanie, co przydaje się podczas uruchamiania i serwisu.
• Konstrukcja wtykowa: łatwy montaż i wymiana w gnieździe (gniazdo nie wchodzi w skład zestawu) – oszczędność czasu i miejsca w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik miniaturowy RXM4GB2P7 znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych i budynkowych. Jego cztery styki przełączne pozwalają na realizację wielu funkcji sterowania w jednym urządzeniu.

• Sterowanie małymi odbiornikami (silniki wentylatorów, pomp, zaworów) w szafach automatyki i maszynach przemysłowych.
• Przekazywanie sygnałów impulsowych do styczników, przekaźników pomocniczych i wejść PLC.
• Sygnalizacja stanu pracy (np. lampki kontrolne, wskaźniki LED) w panelach operatorskich.
• Sterowanie oświetleniem, HVAC i wyposażeniem budowlanym w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika oraz pasującego gniazda wtykowego powinien wykonać wykwalifikowany elektryk z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 3 A. Gniazdo (np. seria RXZ) mocowane jest na szynie TH35 – postępuj zgodnie z instrukcją producenta gniazda, szczególnie jeśli chodzi o moment dokręcania zacisków. Po włożeniu przekaźnika do gniazda upewnij się, że zatrzasnął się prawidłowo.

FAQ

• Czy wskaźnik LED świeci, gdy cewka jest załączona? Tak, wbudowana dioda LED świeci się przy podaniu napięcia na cewkę, umożliwiając szybkie sprawdzenie stanu przekaźnika.
• Do czego służy blokowany przycisk testowy? Przycisk po wciśnięciu i obróceniu blokuje styki w pozycji przyciągniętej, co pozwala ręcznie sprawdzić działanie układu bez konieczności podawania napięcia sterującego.
• Jakie gniazdo wtykowe jest kompatybilne z tym przekaźnikiem? Przekaźnik pasuje do gniazd serii Zelio RXZ (np. RXZE2S114M) – należy je dokupić osobno. Gniazda dostępne są w wersji na szynę TH35 oraz do montażu płytowego.
