Przekaźnik miniaturowy Zelio RXM LED 4C/O 3A, 220V DC Zelio Relay | RXM4GB2MD Schneider Electric

Opis i Kluczowe Cechy

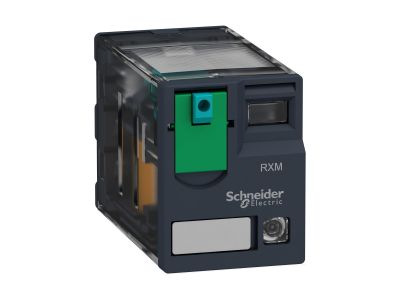

Przekaźnik miniaturowy Zelio RXM LED 4C/O 3A, 220V DC (symbol RXM4GB2MD) firmy Schneider Electric to niezawodny element do zastosowań w sterowaniu i automatyce. Wyposażony w cztery styki przełączne o obciążalności prądowej 3A, wskaźnik LED oraz blokowany przycisk testowy, zapewnia wygodną diagnostykę i bezpieczną pracę w systemach przemysłowych i budynkowych.

• 4 styki przełączne (4C/O) o prądzie znamionowym 3A: umożliwiają realizację złożonych układów sterowania (np. załączanie/wyłączanie, przełączanie obwodów) przy jednoczesnym zachowaniu kompaktowej obudowy.
• Napięcie cewki 220 V DC: dedykowany do sterowania napięciem stałym, co pozwala na bezpośrednie podłączenie w instalacjach DC bez dodatkowych konwerterów.
• Wbudowany wskaźnik LED: wizualnie sygnalizuje stan załączenia cewki – ułatwia szybką diagnostykę i lokalizację usterek w szafie sterowniczej.
• Blokowany przycisk testowy: manulne załączenie przekaźnika bez podawania napięcia na cewkę – przydatne przy uruchomieniu i testowaniu obwodów.
• Konstrukcja wtykowa z zaciskami do gniazda: szybki montaż i wymiana bez użycia narzędzi, a także łatwa integracja z dedykowanymi gniazdami Schneider Electric.

Zgodność z Normami

Przekaźnik miniaturowy Zelio RXM spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Konstrukcja oparta o wieloletnie doświadczenie Schneider Electric (od 1924 roku) gwarantuje niezawodność w warunkach przemysłowych.

Zastosowanie

Dzięki uniwersalnym parametrom i kompaktowym rozmiarom przekaźnik RXM4GB2MD sprawdza się w szerokim zakresie aplikacji sterowniczych i automatyki.

• Sterowanie maszynami przemysłowymi, systemami pakującymi oraz urządzeniami tekstylnymi – do załączania obwodów wykonawczych i sygnalizacyjnych.
• Panele sterowania automatyki, rozdzielnice i szafy sterownicze – jako element izolacji galwanicznej między sterownikiem PLC a obwodami mocy.
• Systemy HVAC, sterowanie oświetleniem oraz wyposażenie budowlane – do przełączania obwodów sterujących wentylacją, ogrzewaniem i oświetleniem.
• Zasilacze i urządzenia medyczne – tam gdzie wymagana jest niezawodna separacja i kompaktowa obudowa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po uprzednim odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do wtykowej instalacji w dedykowane gniazdo (np. seria Zelio RXZ). Przed montażem należy sprawdzić zgodność napięcia cewki z napięciem sterującym oraz obciążalność styków z planowanym prądem obciążenia. Przekrój przewodów przyłączeniowych do gniazda należy dobrać zgodnie z obciążeniem i normami instalacyjnymi. W przypadku korzystania z przycisku testowego upewnij się, że nie powoduje on niekontrolowanego załączenia odbiorników.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Tak, wbudowana dioda LED świeci się, gdy cewka jest zasilana – ułatwia wizualną kontrolę stanu pracy.
• Jaki jest typ styków i ich obciążalność? Przekaźnik ma cztery pary styków przełącznych (4C/O), każda o prądzie znamionowym 3 A (przy odpowiednim napięciu).
• Czy przycisk testowy można zablokować w pozycji załączonej? Tak, przycisk testowy posiada blokadę mechaniczną – pozwala na ręczne utrzymanie stanu załączenia bez potrzeby podawania napięcia na cewkę.
