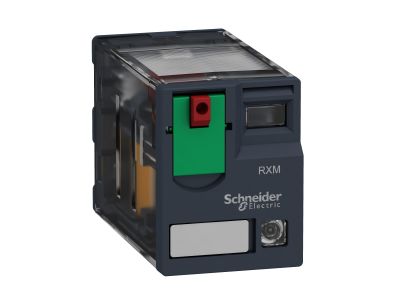

Przekaźnik miniaturowy Zelio RXM LED 3C/O 10A, 24V AC Zelio Relay | RXM3AB2B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Zelio RXM firmy Schneider Electric (symbol RXM3AB2B7) to wtykowe urządzenie sterujące z trzema stykami przełącznymi (3C/O) o prądzie znamionowym 10 A i napięciu cewki 24 V AC. Dzięki kompaktowej konstrukcji i wbudowanemu wskaźnikowi LED oraz blokowanemu przyciskowi testowemu umożliwia szybką diagnostykę i bezpieczne testowanie obwodów w maszynach przemysłowych, systemach HVAC czy panelach automatyki.

• 3 styki przełączne (3C/O) o prądzie 10 A: Zapewniają niezawodne przełączanie trzech niezależnych obwodów przy znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie cewki 24 V AC: Umożliwia bezpośrednie sterowanie z typowych źródeł napięcia przemiennego w instalacjach przemysłowych i budynkowych.
• Wbudowany wskaźnik LED: Ułatwia wizualną kontrolę stanu przekaźnika (załączony/wyłączony), skracając czas diagnostyki.
• Blokowany przycisk testowy: Pozwala na ręczne wymuszenie załączenia styków podczas testów bez konieczności podawania napięcia na cewkę (np. przy uruchomieniu lub serwisie).
• Konstrukcja wtykowa (miniaturowa): Oszczędza miejsce w szafie sterowniczej i umożliwia szybki montaż/demontaż w gnieździe, redukując czas instalacji nawet o 65% przy zastosowaniu zworek magistrali.

Zgodność z Normami

Przekaźnik RXM3AB2B7 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wysokimi standardami jakości Schneider Electric, gwarantując bezpieczną pracę w środowiskach przemysłowych i komercyjnych.

Zastosowanie

Dzięki trzem niezależnym stykom przełącznym i kompaktowej formie przekaźnik znajduje zastosowanie w wielu układach sterowania i automatyki:

• Sterowanie odbiornikami (silniki, zawory, grzałki) w maszynach pakujących, tekstylnych i HVAC.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy (np. poprzez wskaźniki LED zewnętrzne) w panelach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, klimatyzacją w systemach BMS.

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe (np. serii RXZ) na szynie TH35 lub panelu. Sprawdź moment dokręcania zacisków zgodnie z dokumentacją producenta oraz dobierz przekrój przewodów odpowiedni do prądu 10 A. Nie przekraczaj parametrów znamionowych cewki i styków.

FAQ

• Czy przekaźnik ma podświetlenie (wskaźnik LED)? Tak, wbudowany wskaźnik LED świeci się, gdy cewka jest zasilona, co ułatwia szybką kontrolę stanu załączenia.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego stopnia IP – typowo dla przekaźników wtykowych montowanych w szafie sterowniczej ochrona wynika z obudowy szafy (np. IP54). Sam przekaźnik nie jest przystosowany do pracy w wilgotnym otoczeniu bez dodatkowej osłony.
• Jak działa tryb pracy styków – czy są normalnie otwarte czy zamknięte? Styki są przełączne (SPDT – jeden wspólny, normalnie otwarty i normalnie zamknięty). W stanie spoczynku (cewka niezasilona) styki NO są rozwarte, NC zwarte. Po załączeniu cewki następuje przełączenie.
