Przekaźnik miniaturowy Zelio RXM LED 2C/O 12A, 48V DC Zelio Relay | RXM2AB2ED Schneider Electric

Opis i Kluczowe Cechy

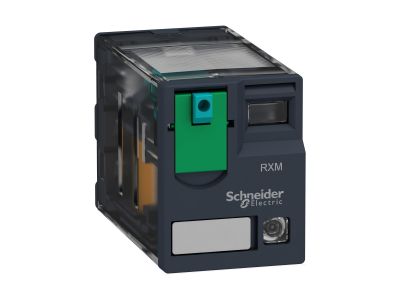

Przekaźnik miniaturowy wtykowy Zelio RXM firmy Schneider Electric o symbolu RXM2AB2ED to niezawodne rozwiązanie do przełączania obwodów sterowania. Wyposażony w dwa styki przełączne DPDT o prądzie znamionowym 12 A i cewkę 48 V DC, zapewnia precyzyjne sterowanie w maszynach przemysłowych, systemach HVAC, panelach automatyki i sterowaniu oświetleniem. Dzięki kompaktowej obudowie oszczędza miejsce w szafie sterowniczej, a wbudowany wskaźnik LED i blokowany przycisk testowy ułatwiają diagnostykę i konserwację.

• Prąd znamionowy styków 12 A: umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 48 V DC: kompatybilność z niskonapięciowymi systemami sterowania, idealne do zastosowań w automatyce i przemyśle.
• Dwa styki przełączne DPDT (2C/O): elastyczność konfiguracji – umożliwia realizację wielu funkcji przełączania w jednym module.
• Wskaźnik LED: wizualna kontrola stanu załączenia przekaźnika, ułatwia szybką diagnostykę bez konieczności odłączania obciążenia.
• Blokowany przycisk testowy: umożliwia ręczne załączenie przekaźnika i testowanie obwodu bez podłączania napięcia sterującego.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury łączeniowej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki kompaktowej konstrukcji, wysokiej obciążalności styków i szerokiemu zakresowi napięć sterujących, przekaźnik RXM2AB2ED sprawdza się w różnorodnych aplikacjach automatyki i sterowania:

• Sterowanie odbiornikami w maszynach przemysłowych, systemach pakujących i tekstylnych.
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w panelach sterowania i szafach automatyki.
• Automatyka budynkowa – sterowanie oświetleniem, HVAC oraz wyposażeniem medycznym.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego obwodu. Moment dokręcania śrub w gnieździe – stosuj się do zaleceń producenta gniazda. Przekaźnik montuje się w gnieździe na szynie TH35 (DIN).

FAQ

• Czy przekaźnik ma wbudowany wskaźnik LED? Tak, przekaźnik RXM2AB2ED posiada wskaźnik LED informujący o stanie załączenia cewki, co ułatwia szybką diagnostykę.
• Jakie jest napięcie cewki? Napięcie sterujące cewki wynosi 48 V DC.
• Czy można ręcznie testować przekaźnik bez podłączonego napięcia? Tak, przekaźnik wyposażono w blokowany przycisk testowy, który pozwala na ręczne załączenie styków i sprawdzenie ciągłości obwodu.
