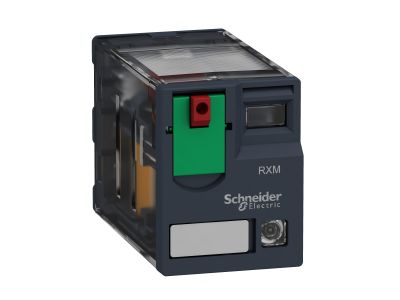

Przekaźnik miniaturowy Zelio RXM LED 2C/O 12A, 24V AC Zelio Relay | RXM2AB2B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Zelio RXM o numerze katalogowym RXM2AB2B7 to zaawansowane rozwiązanie od Schneider Electric, lidera w dziedzinie automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową budową typu wtykowego, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyposażone jest w dwa styki przełączne typu DPDT (Double Pole Double Throw), które umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi. Prąd znamionowy styków wynosi 12 amperów, co czyni go jednym z najmocniejszych rozwiązań w swojej klasie gabarytowej.

• Napięcie sterujące: Cewka zasilana napięciem 24 V AC (prąd przemienny), idealna do standardowych systemów sterowania.
• Sygnalizacja LED: Wbudowana dioda LED informuje operatora o stanie zadziałania przekaźnika, co znacznie ułatwia diagnostykę układu.
• Przycisk testowy: Blokowany przycisk testowy pozwala na ręczne wymuszenie zmiany stanu styków, co jest nieocenione podczas uruchamiania instalacji i prac serwisowych.
• Niezawodność: Konstrukcja oparta na wieloletnim doświadczeniu Schneider Electric zapewnia długą żywotność mechaniczną i elektryczną nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego przydatność do zastosowań profesjonalnych. Przekaźnik spełnia wymagania dyrektyw unijnych oraz międzynarodowych standardów dotyczących aparatury niskiego napięcia. Dzięki wysokiej jakości materiałów izolacyjnych, urządzenie zapewnia odpowiedni stopień ochrony i separacji galwanicznej między obwodem sterującym a obwodem wykonawczym, co jest kluczowe dla bezpieczeństwa systemów automatyki.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej obciążalności styków wynoszącej 12 A, przekaźnik RXM2AB2B7 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka budynkowa i HVAC: Sterowanie wentylacją, klimatyzacją oraz systemami oświetleniowymi.
• Maszyny przemysłowe: Systemy pakujące, maszyny tekstylne oraz linie montażowe.
• Panele sterowania: Idealny jako element pośredniczący w układach sterowania silnikami i zasilaczami.
• Wyposażenie medyczne: Precyzyjne przełączanie sygnałów w zaawansowanej aparaturze diagnostycznej.

Wskazówki Montażowe

Montaż przekaźnika jest intuicyjny i szybki, co pozwala na redukcję czasu instalacji nawet o 65% przy zastosowaniu dedykowanych akcesoriów, takich jak zworki magistrali. Przekaźnik jest przeznaczony do montażu w gniazdach wtykowych montowanych na szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie: Należy upewnić się, że piny przekaźnika są w pełni wprowadzone do gniazda, aby uniknąć iskrzenia i strat energii.
• Moment dokręcania: W przypadku gniazd śrubowych należy zachować zalecany moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny.
• Oznaczenia: Zaleca się stosowanie tabliczek opisowych dostępnych w systemie Zelio, co ułatwia późniejszą identyfikację komponentów w rozdzielnicy.

FAQ

• Czy przekaźnik posiada wskaźnik mechaniczny? Tak, oprócz diody LED, przekaźniki serii RXM zazwyczaj posiadają mechaniczny wskaźnik stanu styków widoczny przez przezroczystą obudowę.
• Czy przycisk testowy można zablokować? Tak, przycisk testowy posiada funkcję blokady, co pozwala na utrzymanie styków w stanie aktywnym bez konieczności podawania napięcia na cewkę podczas testów.
• Jakie gniazdo jest dedykowane do tego modelu? Przekaźnik współpracuje z gniazdami serii RXZE, które oferują różne typy zacisków (śrubowe, sprężynowe).
