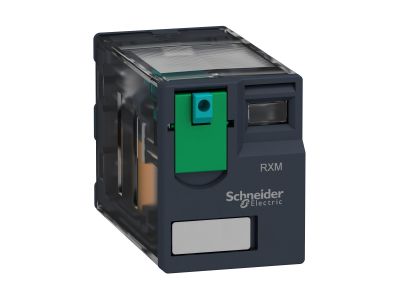

Przekaźnik miniaturowy Zelio RXM 4C/O 6A, 110V DC Zelio Relay | RXM4AB1FD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy wtykowy Zelio RXM (symbol RXM4AB1FD) firmy Schneider Electric to 4-biegunowy przekaźnik z cewką 110 V DC i stykami przełącznymi (4PDT) o prądzie znamionowym 6 A. Jego kompaktowa konstrukcja pozwala na oszczędność miejsca w szafach sterowniczych, a jednocześnie zapewnia niezawodne przełączanie w maszynach przemysłowych i systemach automatyki. Wyposażony w mechaniczny wskaźnik stanu oraz blokowany przycisk testowy ułatwiający diagnostykę.

• 4 styki przełączne 4PDT: Umożliwiają sterowanie wieloma obwodami z jednego przekaźnika, co upraszcza okablowanie i zmniejsza liczbę potrzebnych elementów.
• Prąd znamionowy 6 A: Bezpieczna praca w typowych obwodach sterowania i sygnalizacji przy zachowaniu marginesu bezpieczeństwa dla styków.
• Napięcie cewki 110 V DC: Dedykowany do systemów z napięciem stałym 110 V, powszechnie stosowanym w instalacjach przemysłowych i energetyce.
• Blokowany przycisk testowy: Pozwala ręcznie załączyć przekaźnik bez konieczności podawania napięcia na cewkę – ułatwia diagnostykę i uruchamianie.
• Mechaniczny wskaźnik statusu: Wizualna informacja o stanie przekaźnika (załączony/wyłączony), co przyspiesza lokalizację usterek i obsługę serwisową.

Zgodność z Normami

Przekaźnik RXM4AB1FD spełnia wymagania europejskich dyrektyw i jest oznaczony znakiem CE. Produkt został zaprojektowany zgodnie z powszechnie uznanymi standardami dla przekaźników miniaturowych stosowanych w automatyce przemysłowej. Szczegółowe informacje o zgodności z konkretnymi normami (np. EN, IEC) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki uniwersalnej budowie i czterem stykom przełącznym przekaźnik RXM4AB1FD znajduje zastosowanie w wielu układach sterowania i automatyki:

• Sterowanie i separacja sygnałów w panelach automatyki przemysłowej, w tym w systemach pakujących, tekstylnych i HVAC.
• Przełączanie obwodów sterowania silnikami, zasilaczy i wyposażenia budowlanego.
• Sygnalizacja stanów pracy oraz pośrednie sterowanie stycznikami i przekaźnikami pomocniczymi w rozdzielnicach.
• Systemy sterowania oświetleniem oraz aplikacje w wyposażeniu medycznym i budynkowym wymagające kompaktowej obudowy.

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe (np. serii RXZ) – należy upewnić się, że gniazdo jest zgodne z oznaczeniami (styki 4PDT). Przekrój przewodów oraz siłę docisku styków gniazda należy dobierać zgodnie z dokumentacją techniczną i obowiązującymi przepisami (np. PN-EN 60947-5-1). Podczas wymiany przekaźnika należy użyć blokady przycisku testowego, aby uniknąć przypadkowego załączenia.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Przekaźnik RXM4AB1FD nie jest wyposażony w podświetlenie. Dysponuje natomiast mechanicznym wskaźnikiem statusu (czerwona/zielona flagka) oraz blokowanym przyciskiem testowym.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia ochrony IP dla samego przekaźnika. W standardowych warunkach szafy sterowniczej (IP20 wewnątrz) nie stwarza zagrożenia. Dokładne informacje o odporności na czynniki zewnętrzne należy sprawdzić w karcie katalogowej.
• Jak sprawdzić, czy przekaźnik działa poprawnie? Należy wcisnąć i zablokować przycisk testowy – jeśli wskaźnik mechaniczny się wysunie, a styki przełączą, przekaźnik jest sprawny. Pamiętaj o odłączeniu napięcia przed jakąkolwiek ingerencją w obwody.
