Przekaźnik miniaturowy Zelio RXM 120V AC, 10A, 3 styki C/O Zelio Relay | RXM3AB1F7 Schneider Electric

Opis i Kluczowe Cechy

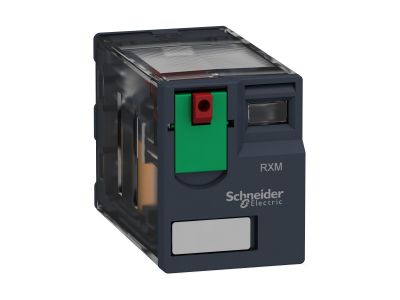

Przekaźnik miniaturowy wtykowy Schneider Electric z serii Zelio RXM, oznaczony symbolem RXM3AB1F7. Przeznaczony do pracy z napięciem cewki 120 V AC i obciążalnością prądową styków 10 A. Wyposażony w trzy styki przełączne (C/O, 3PDT), co pozwala na elastyczne konfigurowanie obwodów sterowniczych bez konieczności stosowania dodatkowych elementów. Kompaktowa obudowa ułatwia montaż w szafach sterowniczych, a obecność wskaźnika mechanicznego i blokowanego przycisku testowego upraszcza diagnostykę i serwis.

• Napięcie cewki 120 V AC: dedykowane do instalacji zasilanych napięciem 120 V prądu przemiennego, bez potrzeby stosowania konwerterów napięcia.
• Prąd wyjściowy 10 A: pozwala na bezpieczne sterowanie odbiornikami średniej mocy, takimi jak silniki, zawory czy grzałki, bez ryzyka przeciążenia styków.
• 3 styki C/O (3PDT): umożliwiają jednoczesne przełączanie trzech niezależnych obwodów – np. sygnalizacji, sterowania i zasilania – co redukuje liczbę potrzebnych przekaźników.
• Blokowany przycisk testowy: pozwala na ręczne załączenie przekaźnika bez podawania napięcia na cewkę, co ułatwia sprawdzenie działania styków podczas rozruchu i konserwacji.
• Wskaźnik mechaniczny: wizualnie informuje o stanie pracy przekaźnika (załączony/wyłączony), przyspieszając lokalizację usterek w szafie sterowniczej.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i niskiego napięcia. Produkt przeznaczony do stosowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki trzem stykom przełącznym i uniwersalnemu napięciu cewki 120 V AC, przekaźnik RXM3AB1F7 sprawdzi się w wielu aplikacjach automatyki. Oto typowe scenariusze użycia:

• Sterowanie siłownikami HVAC: wentylatory, pompy obiegowe, klapy – wysoka obciążalność 10 A zapewnia niezawodną pracę urządzeń o średniej mocy.
• Przekazywanie sygnałów do styczników i przekaźników pomocniczych w rozdzielnicach przemysłowych – trzy tory styków pozwalają na separację obwodów sterowniczych od wykonawczych.
• Interfejs między układami PLC a urządzeniami wykonawczymi (np. panele operatorskie, czujniki) – napięcie cewki 120 V AC jest powszechne w starszych oraz modernizowanych instalacjach.
• Automatyka budynkowa: sterowanie oświetleniem, bramami, roletami – kompaktowy wymiar i możliwość montażu w szafie sterowniczej oszczędzają miejsce.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) za pomocą odpowiedniej podstawy (brak w zestawie). Przekrój przewodów należy dobrać do prądu obciążenia (min. 0,5 mm² dla cewki, min. 1,5 mm² dla styków przy 10 A). Moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – nie należy stosować nadmiernej siły, aby nie uszkodzić podstawy.

FAQ

• Czy przekaźnik posiada podświetlenie LED na cewce? Produkt nie jest wyposażony w diodę LED. Stan pracy sygnalizuje mechaniczny wskaźnik (flag), który unosi się po załączeniu cewki. W razie potrzeby wizualizacji zdalnej można zastosować oddzielną lampkę sygnalizacyjną.
• Jaki stopień ochrony ma ten przekaźnik? Przekaźnik RXM3AB1F7 przeznaczony jest do montażu wewnątrz obudów rozdzielnic i szaf sterowniczych. Standardowo dla aparatury modułowej w suchym pomieszczeniu przyjmuje się stopień ochrony IP20 (brak danych producenta o wyższej ochronie). Nie nadaje się do pracy w warunkach wilgotnych bez dodatkowej obudowy.
• Jak działa blokowany przycisk testowy? Przycisk ma dwie pozycje: po wciśnięciu (i ewentualnym zablokowaniu) ręcznie załącza przekaźnik, zwierając styki. Działa niezależnie od napięcia na cewce. Odblokowanie przycisku powoduje powrót przekaźnika do stanu spoczynkowego. Służy do weryfikacji ciągłości obwodów styków bez podawania napięcia sterującego.
