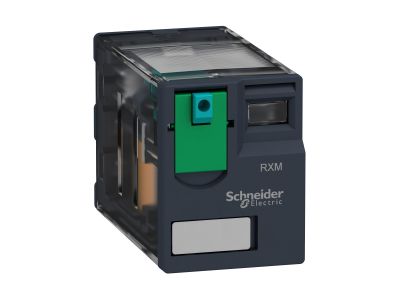

Przekaźnik miniaturowy Zelio Relay 4C/O 6A, 220V DC | RXM4AB1MD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Zelio Relay RXM4AB1MD firmy Schneider Electric to wtykowy przekaźnik z czterema stykami przełącznymi 4PDT o prądzie znamionowym 6 A i napięciu cewki 220 V DC. Zastosowanie technologii miniaturyzacji pozwala zaoszczędzić miejsce w szafie sterowniczej, a blokowany przycisk testowy i mechaniczny wskaźnik statusu ułatwiają diagnostykę i konserwację.

• 4 styki przełączne 4PDT (4C/O): Umożliwia sterowanie wieloma obwodami jednocześnie, co redukuje liczbę potrzebnych przekaźników i upraszcza okablowanie.
• Prąd znamionowy 6 A: Gwarantuje niezawodne przełączanie w typowych obwodach sterowania maszyn i automatyki bez ryzyka przeciążenia styków.
• Napięcie cewki 220 V DC: Zapewnia kompatybilność z instalacjami prądu stałego, często spotykanymi w sterownikach PLC i zasilaczach przemysłowych.
• Blokowany przycisk testowy i mechaniczny wskaźnik statusu: Ułatwia szybką weryfikację działania przekaźnika bez konieczności odłączania obwodów – oszczędność czasu podczas uruchamiania i serwisu.
• Kompaktowa obudowa miniaturowa: Pozwala na gęsty montaż w szafach sterowniczych, oszczędzając miejsce i redukując rozmiar całej instalacji.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z aktualnymi standardami europejskimi oraz posiada certyfikat CE. Jego konstrukcja spełnia wymagania dotyczące bezpieczeństwa i niezawodności w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik miniaturowy RXM4AB1MD znajduje zastosowanie w szerokim spektrum maszyn i instalacji wymagających niezawodnego przełączania wielu obwodów. Dzięki kompaktowej budowie i elastyczności montażu sprawdza się w:

• Sterowaniu maszynami przemysłowymi (pakowarki, tekstylia, HVAC) – jako element układów logicznych i sekwencyjnych.
• Panelach sterowania automatyki i rozdzielnicach – do separacji galwanicznej oraz przełączania sygnałów sterujących.
• Sterowaniu silnikami i zasilaczami – do załączania i wyłączania obciążeń indukcyjnych i rezystancyjnych.
• Wyposażeniu budowlanym i medycznym – w systemach alarmowych, oświetleniowych i sygnalizacyjnych wymagających cichej i trwałej pracy.

Wskazówki Montażowe

Montaż i demontaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe wtykowym (np. seria RXZ). Przed podłączeniem należy sprawdzić zgodność napięcia cewki i obciążalności styków z danymi katalogowymi. W przypadku stosowania w szafach sterowniczych zaleca się montaż na szynie DIN lub płycie montażowej zgodnie z instrukcją producenta.

FAQ

• Czy przekaźnik posiada podświetlenie? Model RXM4AB1MD nie jest wyposażony w diodę sygnalizacyjną; stan pracy sygnalizowany jest mechanicznym wskaźnikiem statusu oraz opcjonalnym blokowanym przyciskiem testowym.
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano stopnia IP. Przekaźnik przeznaczony jest do montażu wewnątrz obudów rozdzielnic i szaf sterowniczych, gdzie typowa ochrona to IP20.
• Czy styki są przełączne (changeover) czy normalnie otwarte/zamknięte? Przekaźnik posiada 4 styki przełączne 4PDT (4C/O), czyli każdy styk ma trzy zaciski: wspólny, normalnie zamknięty i normalnie otwarty, co umożliwia elastyczne konfiguracje.
