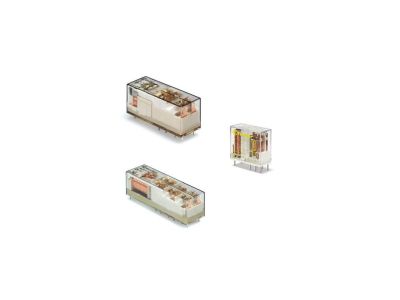

Przekaźnik miniaturowy z mechanicznie sprzężonymi zestykami serii 50: 2 P 8 A 24 V DC | 50.12.9.024.1000 Finder

Opis i Kluczowe Cechy

Przekaźnik miniaturowy serii 50, model 50.12.9.024.1000 od renomowanego producenta FINDER, to zaawansowany komponent elektrotechniczny zaprojektowany z myślą o systemach wymagających najwyższego stopnia niezawodności. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na bezpieczne sterowanie średnio ciężkimi obciążeniami, ze szczególnym uwzględnieniem obwodów prądu stałego (DC). Kluczowym wyróżnikiem tego modelu są mechanicznie sprzężone zestyki, które gwarantują, że w przypadku zespawania jednego ze styków, pozostałe zachowają bezpieczną pozycję, co jest krytyczne w układach bezpieczeństwa.

• Zasilanie cewki: Napięcie znamionowe 24 V DC zapewnia kompatybilność z większością standardowych systemów automatyki przemysłowej.
• Materiał styków: Zastosowanie stopu AgNi (Srebro-Nikiel) bez zawartości kadmu zwiększa trwałość elektryczną i jest przyjazne dla środowiska.
• Izolacja: Wysoka wytrzymałość izolacji pomiędzy cewką a zestykami wynosi 6 kV (fala 1.2/50 μs), przy zachowaniu odstępu izolacyjnego 8 mm, co drastycznie podnosi bezpieczeństwo użytkowania.
• Konstrukcja: Wykonanie w standardzie szczelności RT II (odporność na mycie) oraz wysokość pinów wynosząca 5 mm umożliwiają stabilny montaż w obwodach drukowanych (PCB) lub dedykowanych gniazdach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z normą PN-EN 61810-3 (która zastąpiła wcześniejszą normę EN 50205). Jest to klasyfikacja Typu B, co oznacza, że przekaźnik posiada mechanicznie wymuszone prowadzenie zestyków. Taka certyfikacja jest niezbędna w aplikacjach, gdzie błąd przełączenia mógłby prowadzić do zagrożenia zdrowia lub uszkodzenia mienia. Dodatkowo, brak kadmu w materiale styków wpisuje się w nowoczesne standardy ekologiczne i dyrektywy RoHS.

Zastosowanie

Dzięki swojej specyficznej budowie, przekaźnik FINDER 50.12.9.024.1000 znajduje szerokie zastosowanie w profesjonalnych systemach sterowania. Jest idealnym rozwiązaniem do:

• Układów monitorowania barier bezpieczeństwa i wyłączników awaryjnych.
• Sterowników PLC w sekcjach wyjściowych wymagających sprzężenia zwrotnego o stanie styków.
• Systemów automatyki kolejowej i windowej, gdzie niezawodność przełączania jest priorytetem.
• Zastosowań przemysłowych przy obciążeniach DC, gdzie występuje ryzyko łuku elektrycznego i zgrzania styków.

Wskazówki Montażowe

Przekaźnik jest przystosowany do montażu bezpośredniego na płytkach drukowanych (PCB) lub w gniazdach serii 95. Podczas projektowania obwodu drukowanego należy uwzględnić wysokość pinów wynoszącą 5 mm, co zapewnia odpowiedni dystans i wentylację. W przypadku montażu w gniazdach na szynę DIN 35 mm, należy upewnić się, że gniazdo jest kompatybilne z rastrem wyprowadzeń serii 50. Należy zwrócić szczególną uwagę na zwiększoną separację między sąsiadującymi zestykami, co ułatwia prowadzenie ścieżek o wysokim potencjale przy zachowaniu odpowiednich odstępów izolacyjnych.

FAQ

1. Co oznacza, że zestyki są mechanicznie sprzężone?
Oznacza to, że zestyki są połączone w sposób uniemożliwiający jednoczesne zamknięcie zestyku zwiernego i rozwiernego. Jeśli jeden zestyk ulegnie zespawaniu, mechanizm blokuje ruch pozostałych, co pozwala systemowi sterowania wykryć awarię.

2. Czy przekaźnik można stosować w środowiskach wilgotnych?
Tak, wykonanie RT II oznacza, że przekaźnik jest odporny na procesy mycia po lutowaniu i posiada podstawową ochronę przed wpływem środowiska, jednak w warunkach ekstremalnych zaleca się stosowanie dodatkowych obudów ochronnych.

3. Czy ten model nadaje się do przełączania obciążeń indukcyjnych?
Tak, styki AgNi radzą sobie dobrze z obciążeniami o charakterze indukcyjnym, jednak przy dużych mocach DC zaleca się stosowanie zewnętrznych układów gasikowych w celu przedłużenia żywotności styków.
